一．概述
雙纖(單纖)雙向光纖收發器是用來將以太網的電信號轉換成光信號的光電信號轉換器，它的特點是用一對(芯)光纖就可以同步進行光信號的發送和接收，由于信號是以光脈沖的形式在光千種傳輸信號所以其相對于銅導線有許多又優點：安全性，可靠性，傳輸速度，傳輸距離都非常適用于局域網，城域網組網。
10/100M自適應雙纖雙向光纖收發器，它完全符合IEEE802.3, IEEE802.3u,10BaseT,100BaseTX, 100Base-FX標準。并已通過了信息產業部電信設備進網測試
百兆雙纖雙向收發器有4個RJ45接口和1個SC單芯接口，分別用來連接雙絞線和光纖。單纖收發器有6個LED指示燈：POWER、TX100、FX100、FX Link/Act、TX Link/Act、Fdx。
二. 規格與特性說明
△：符合 IEEE 802.3 IEEE 802.3u IEEE 802.3X IEEE802.1Q 100BASE-TX,100BASE-TX, 100Base-FX 標準
△：支持TCP/IP、PPPOE、DHCP、ICMP、NAT協議
△：流控方式：全雙工采用IEEE 802.3X，半雙工采用Backpressure標準
△：電端口支持自動協商功能，自動調整傳輸方式和傳輸速度
△：端口支持Auto-MDI/MDIX自動翻轉
△：支持存儲轉發模式
△：支持電口的10M,100M模式或自適應模式的切換
△：提供狀態指示燈，外置電源（輸出5V～50HZ 1A）
△：接口: 電氣口: RJ45 光纖口: SC
△：雙絞線: 超5類，6類
△：單模光纖: 8.3/125, 8.7/125, 9/125,10/125μm
△：工作溫度: 0 ～ 50℃
△：存儲溫度: -20 ～ 70℃
△：濕 度: 5% ～ 90%
△：體 積：
電源內置式：31×127×155mm（高×寬×長）
三．安裝和初始化
請按以下步驟安裝單纖雙向光纖收發器（件圖一）：
3.1 單機使用
3.2 檢查電源與AC-DC電源適配器是否匹配
3.3 檢查TP口連接的電纜類型。雙絞線制作依照標準ANSI/TIA/ETA-568A進行，二種接線規格：T568A和T568B都可選用
3.4 將UTP跳線插入收發器RJ45接口，另一端插入與之相連的網絡設備中
3.5 檢查光纖跳線的連接端口是否與收發器的光模塊接口一致，跳線的選用必須要與收發器的單多模一致
3.6 連接光纖。光纖的連接需一端接光口的TX(信號發射端口）；另一端連接收發器光口的RX(信號接收 端口
3.7 接通電源
3.8 初始化的過程：收發器接通電源后，六個LED指示燈會交替閃爍后，5個燈會熄滅，只有POWER(電源指示燈) 常亮

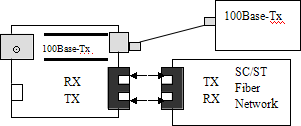

圖一
四.LED指示燈
雙纖雙向收發器有6個LED指示燈，它們顯示了收發器的工作狀態，根據LED所示，就能判斷出收發器是否工作正常和可能有什么問題，從而能幫助找出故障。它們的作用分別如下所述：
PWR：亮表示DC5V電源適配器工作正常;
FX 100：亮表示光纖傳輸速率為100Mbps;
FX Link/Act：常亮表示光纖鏈路連接正確；燈閃亮表示光纖中有數據在傳輸;
Fdx：亮表示光纖以全雙工方式傳輸數據;
TX 100：亮表示雙絞線傳輸速率為100Mbps;不亮表示雙絞線傳輸速率為10Mbps;
TX Link/Act：燈常亮表示雙絞線鏈路連接正確；燈閃亮表示雙絞線中有數據在傳輸。

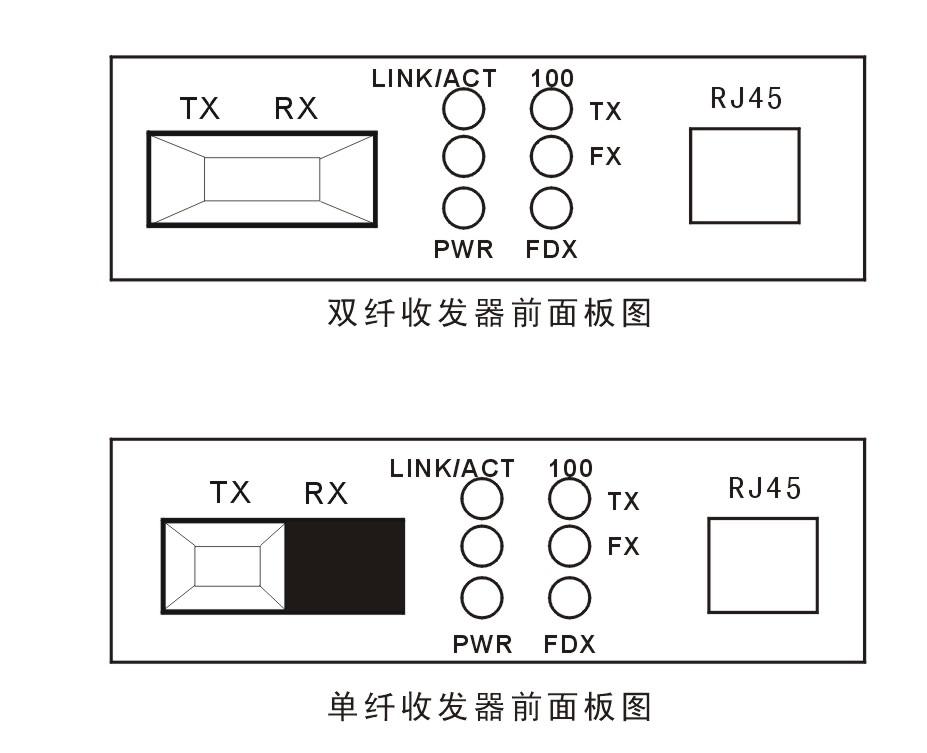

指示燈圖片如下：
五．光收發模塊參數
? 光纖接口:SC
? 光纖類型:單模
? 中心波長:1310nm
? 傳輸距離:25KM
? 最小發送功率:-15.0dbm
? 最大發送功率:-7.0dbm
? 接收靈敏度:-30.0dbm
? 允許鏈路損耗:15.0dbm
六. 裝箱單
光纖收發器1臺
? 電源適配器1個
? 使用說明1份
? 保修卡1份
? 合格證1份
注意事項：
1. 光口工作模式為100M Full Duplex,LAN口為Auto Negotiation
2．雙絞線接口初始化時將根據檢測到對接設備的狀態來置本身的狀態，如果檢測不到對方狀態，則狀態不確定。
3．嚴禁肉眼在收發器通電狀態下直視TX光纖發射端口。
4．在光纖收發器未使用時，請將光纖接口防塵罩套上。
5．本產品在與其他網絡設備（路由器，交換機，集線器，網卡等）連接時，必須使互聯設備的光端口之間的速率與模式（多模模式與單模模市）相一致（100BASE-FX/1000FX）。互聯設備的LAN口之間的速率可以不匹配（100 BASE -TX/ 10BASE-T）
6．本產品必須注意連接源端收發器的TX口的跳線必須接遠端收發器的RX口. 源端收發器的RX口的跳線必須接遠端收發器的TX口不能錯線。
