1. 產品簡介
WR100是一款能實現微信認證與營銷的高性價比路由器，滿足商家進行廣告營銷與推送，同時集成AC功能方便管理門店無線AP；支持PPTP、L2TP、IPSec VPN與多LAN，保證中小型門店與總部無障礙聯通的同時有全方位的安全保障。
2. 產品描述
l 懂營銷
WR100支持微信認證，與TG云端關聯后，用戶需關注商家公眾號認證后才能上網；TG云端支持多個廣告配置模塊，支持圖文、鏈接等廣告形式，商家可自定義設置微信推送廣告，實現廣告營銷的同時也增加了公眾號粉絲。
（注：后續會增加對微博、QQ、手機認證等的支持）
l 慧管理
WR100支持無線控制器功能，可同時管理8個AP，實時查看所管理AP的狀態，隨時知曉網內每個地方的AP在線情況及用戶接入情況，能對AP進行配置統一下發，輕松掌控內網無線。
l 保安全
WR100支持多類VPN，滿足各類遠程安全連接訪問需求；同時支持多LAN，可實現每端口劃分VLAN，不同VLAN可配置不同IP，完全實現端口間隔離，確保內網安全無風險。
l 易管控
WR100支持云端遠程管理，中小場所使用WR100設備并加入TG云端后，可實現云端統一管理加入的設備，實現總店對分店的網絡管控，節省維護成本。
3. 業務模型
A、小型場所（如咖啡店、連鎖店分店、銀行各地小型網點/營業廳等）
采用一臺WR100，自帶無線AP功能，可以實現門店wifi網絡覆蓋，滿足客戶的無線上網需求。同時WR100支持無線認證功能，包括微信認證、微博認證、QQ認證、手機短信認證，配合TG云端系統，可推廣微信廣告、微博廣告等，實現wifi營銷。典型拓撲如下所示：
B、中型場所（如多層咖啡廳、快捷酒店/賓館等）
可采用一臺WR100加幾臺無線AP設備如WA2301、WA1151來延伸、擴展無線覆蓋范圍。WR100除了支持無線認證功能，配合TG云端系統，實現wifi營銷外，還可統一管理下掛AP設備（內置AC模塊），實現門店內部的集中管理。

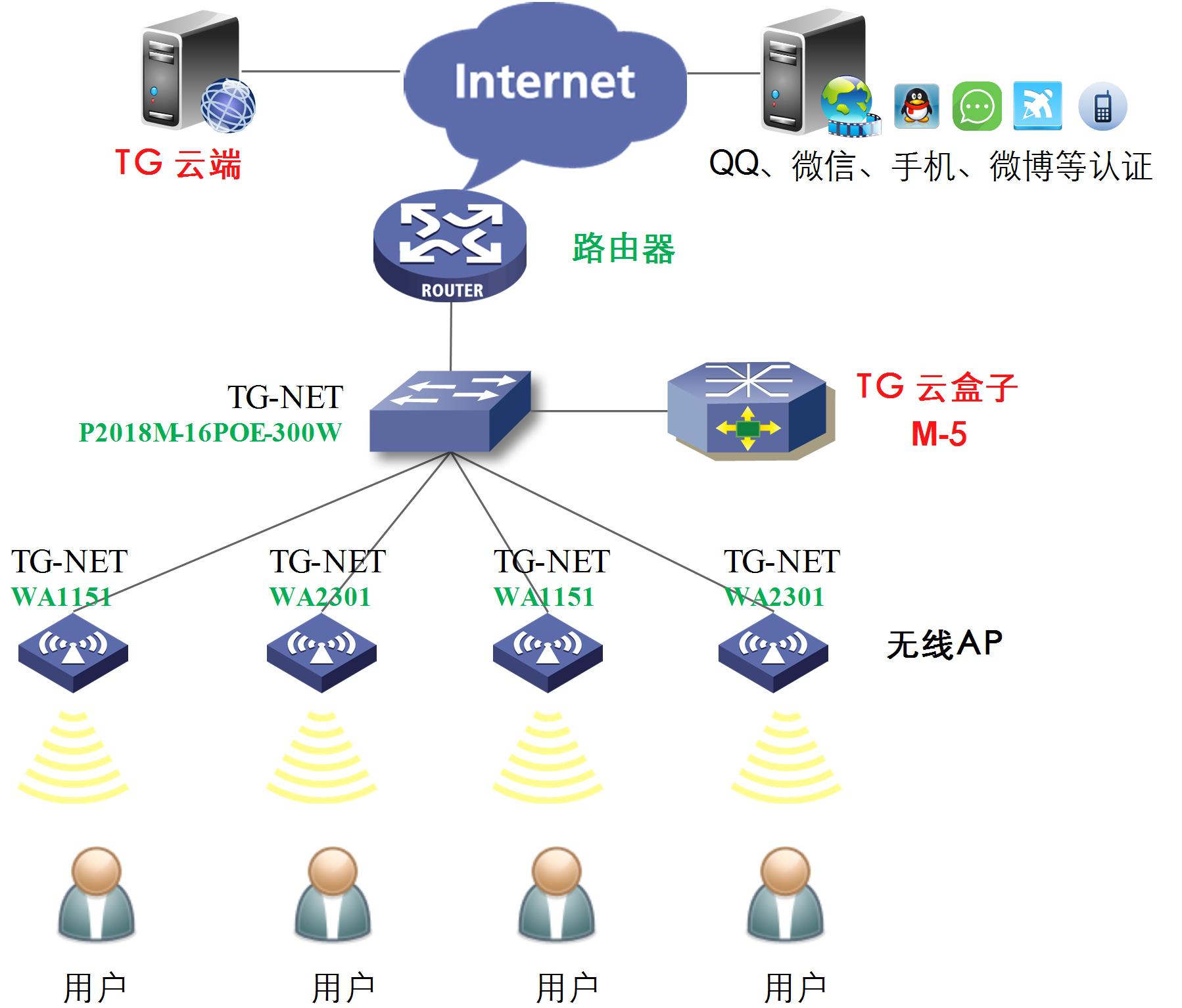

C、大型場所（如商超、大型酒店、學校、機場等場所）
對于大型門店商家，無法用一臺WR100實現全覆蓋、大帶機量、龐大用戶接入數的情況，推薦采用一臺RE系列路由器（普通上網行為管理路由器），通過交換機（如P2018M）下掛幾臺無線AP，再旁掛TG云盒子M-5的組網來實現。相當于Wifi營銷路由器功能分成兩臺設備來實現：RE系列路由器實現普通路由功能，TG云盒子M-5支持無線認證功能、AC管理功能（實際還支持網絡診斷、網絡拓撲、交換機管理等TG云平臺功能），配合TG云端系統，來實現wifi營銷。
4. 硬件規格
4.1參數
項目 | 描述 |
CPU | 580MHz網絡處理器 |
二級緩存 | 無 |
Memory | 64MB DDR2 |
Flash | 16MB |
Lan /Wan口 | 1個固定WAN口，1個固定LAN口，3個LAN/WAN復用口（百兆RJ45） |
Wifi | 300M（802.11N）（2根天線） |
USB口 | 一個USB2.0接口 |
機箱 | 230mm×153mm×40mm |
AC：110-240V ~ 50-60Hz |
4.2工作環境
項目 | 描述 |
工作溫/濕度 | —20~50°C，10%～90%無凝結 |
存儲溫/濕度 | —40~70°C，5%～95%無凝結 |
5. 軟件功能
網絡協議 | 基礎協議 | 支持IPV4 TCP/IP 協議棧 |
IP路由 | 支持靜態路由、策略路由 | |
DNS | 支持DNS Client/Proxy； | |
支持基于3322 DDNS； | ||
DHCP | 支持DHCP Client、DHCP Server | |
網絡互連 | PPPoE | 支持PPPoE Client |
靜態IP | 支持基于端口的IP地址配置； | |
支持基于802.1Q的子接口管理； | ||
動態IP | 支持端口動態獲取IP地址 | |
3G撥號 | 支持USB口3G撥號功能 | |
工作模式 | 路由模式 | 支持路由轉發模式 |
NAT模式 | 支持NAT地址轉換（動態、靜態、反向地址轉換） | |
混雜模式 | 支持路由模式、NAT模式混雜模式 | |
主備模式 | 支持主備線路工作模式 | |
流量控制 | 常規流控 | 支持基于IP及網段的流量控制； |
支持多線連接不同的運營商網絡，根據路由策略實現負載分流； | ||
智能流控 | 支持基于七層協議智能流控，應用分流； | |
支持一鍵智能流控； | ||
智能均衡 | 支持根據實時流量情況對負載均衡策略進行自動調整 | |
網絡安全 | ACL | 支持基于IP及網段的訪問控制列表； |
支持基于端口的訪問控制列表； | ||
支持基于MAC地址的訪問控制列表； | ||
ARP防御 | 支持IP/MAC綁定、ARP攻擊防御、APR信任機制 | |
攻擊防御 | 支持連接數限制，并支持單獨對UDP、TCP連接數進行限制； | |
支持MAC過濾； | ||
可防止短包、防止碎片包； | ||
支持DDoS攻擊、洪水攻擊、SYS攻擊防御； | ||
上網行為管理 | 協議識別 | 支持HTTP協議、網絡游戲、網絡電視、網絡音樂、網絡電話、P2P下載、聊天軟件、股票交易、移動應用等協議識別 |
七層應用管理 | 支持過濾QQ/TM、WEBQQ、郵件QQ、MSN、飛信、SKYPE、阿里旺旺等聊天軟件； | |
支持P2P等多線程下載軟件的管理 | ||
支持股票軟件的管理 | ||
支持應用分類管理 | ||
支持基于ip的應用程序管理 | ||
支持自定義應用分類管理 | ||
支持基于IP及網段的訪問控制列表； | ||
支持基于端口的訪問控制列表； | ||
支持基于MAC地址的訪問控制列表； | ||
WEB安全 | 禁止網絡發帖、禁止網絡登陸郵箱、URL關鍵字過濾、文件后綴名過濾 | |
Wifi營銷 | AP管理 | 支持內網AP管理（8個AP以內） |
無線認證 | 微信認證 | |
網絡應用 | 端口映射 | 支持一對一、一對多的端口映射 |
通告系統 | 支持賬戶到期提醒、阻止上網通告、推送公告、首頁強推 | |
共享破解 | 支持破解運營商網絡尖兵等共享限制 | |
VPN | L2TP | 支持 |
PPTP | 支持 | |
多LAN | 多LAN | 支持端口劃分VLAN，不同vlan可以設置不同IP |
監控統計 | 性能統計 | 支持圖形化CPU、內存的實時利用率統計 |
流量監控 | 支持全局流量統計、每個IP的流量統計 | |
連接數統計 | 支持全局連接數統計、每個IP的連接數統計 | |
PC統計 | 支持在線PC統計 | |
系統管理 | WEB管理 | 支持WEB可視化管理，并支持中/英文雙語切換 |
網絡診斷 | 支持Ping檢測、Traceroute路由跟蹤、Nslookup域名查詢 | |
時間設置 | 支持NTP時鐘服務器，自動同步時間 | |
固件升級 | 支持在線云端升級，本地升級固件兩種方式 | |
協議升級 | 支持在線云端升級、本地升級協議庫兩種方式 | |
配置管理 | 支持配置備份、配置恢復、配置恢復出廠 | |
日志管理 | 支持本地日志、遠程日志服務器 | |
USB存儲 | 支持USB存儲功能 |
