產品介紹：

    HTXD-SDI/ASI-TS流系列廣播專業非壓縮數字視頻光端機，使用世界最先數字視頻信號處理技術芯片，電磁兼容(EMC)設計。輸入自動均衡，時鐘再生，低抖動。對SDI和DVB-ASI輸入信號，具有抖動自動修復功能。符合國家廣電總局批準發布的GY/T 164-2000 演播室串行數字光纖傳輸系統，國際SMPTE259M、DVB-ASI、SMPTE310M、SMPTE344M等所有SDTV數字視頻格式的規范要求。

    HTXD-SDI/ASI-TS流系列廣播專業非壓縮數字視頻光端機，可以滿足各行業單位，對廣播級SDI/ASI非壓縮數字視頻信號源的光傳輸業務的需求，ANV-SDI/ASI系列具有高性能指標和配置靈活，容易整合到各種SDI/ASI傳輸系統中。廣泛地應用于廣播電臺、電視臺、有線網絡公司、衛星站、節目制作、氣象、電信、公安、交通、民航、電力等企業的SDI/ASI傳輸系統中。

功能特點：

·在單芯光纖上傳輸1路單向SDI/ASI-TS流數字電視信號.

·支持所有SMPTE 259M 標準，工作范圍從143Mb/s 到 360Mb/s

·支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI (270Mb/s)標準

·自動同軸輸入均衡，最高300m@270Mbps

·不受錯誤的電視信號影響

·電源和其它參數指示LED可監視系統狀態

·支持熱插拔

·支持4U機箱、1U機箱和獨立式結構 LED狀態指示燈對關鍵的參數進行監視。

技術參數:

串行電視 BNC 輸入

l電視信號標準---------------------------SMPTE 259M A、B、C、D, SMPTE 297M, SMPTE 305M,SMPTE 310M, SMPTE 344M、M2S& DVB-ASI

l輸入數目---------------------------------1 路

l反射損耗--------------------------------->15DB/270MHz

l均衡---------------------------------------0—300m @ 270Mb/s

l連接器------------------------------------75Ω  BNC

光特性

l光纖數量---------------------------------1

l線纜傳輸類型---------------------------單模光纖（多模可選）

l輸出光功率----------------------------- -5 ～ -10dBm (0 ～ -5dBm for 80km)

l接收靈敏度----------------------------- -26dBm (-30dBm for 80km)

l工作波長--------------------------------1310nm /1550nm

l反射損失--------------------------------> 14dB

l抖動--------------------------------------< 0.2UI

l連接器-----------------------------------FC/PC （SC/PC可選）

串行電視 BNC 輸出(EO/OE)

l輸出數量--------------------------------發射端1 to 1路環出 接收端1 路 (2路可選)

l信號電平--------------------------------800mV 標稱

l上升/下降時間-------------------------900ps 標稱

l過沖--------------------------------------< 10% 振幅

l反射損耗--------------------------------> 40dB

l抖動--------------------------------------< 0.125UI

l連接器-----------------------------------75Ω BNC

l波長--------------------------------------1310nm  （超長距離1550nm可選）

電氣指標

l工作溫度--------------------------------0℃～＋50℃

l電壓--------------------------------------1A@12VDC

l功率--------------------------------------12 W

lEMI/RFI---------------------------------符合 FCC Part 15 Class A, EU EMC 指標

l平均無故障工作時間-----------------﹥100000小時

物理特征

l體積---------------------------------------228mm（L） x 188mm（W） x 28mm（H）

l重量（KG）----------------------------1

lEMI/RFI----------------------------------符合 FCC Part 15 Class A, EU EMC 指標

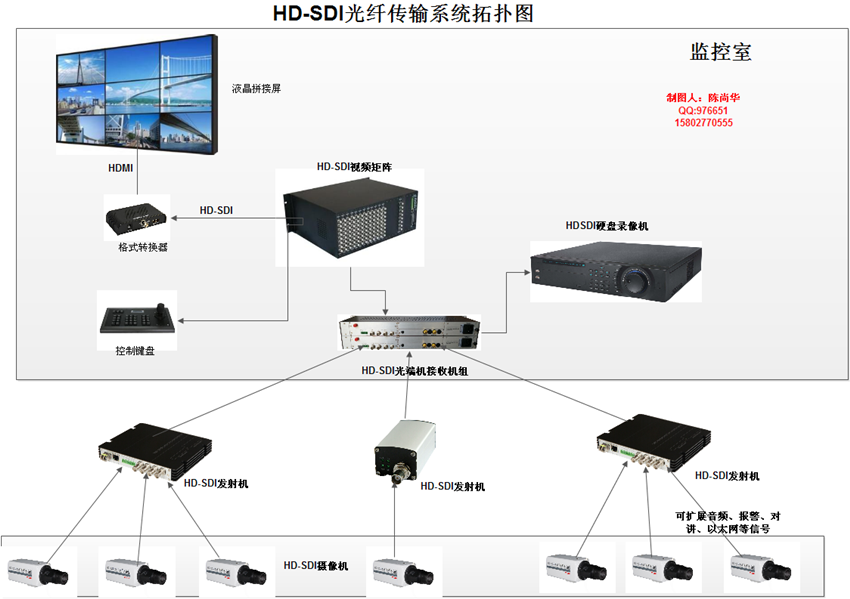

典型應用：
