S5300萬兆三層核心交換機

2015-08-06 09:25:15 光纖交換機 208270

S5300系列交換機是TG-NET公司推出的一款萬兆三層交換機，目前推出四個型號：S5300-28G-4TF、S5300-32F-4TF、S5300-52G-4TF、S5300-52F-4TF。S5300系列是一款增強型IPv6萬兆以太網交換機，具備先進的硬件處理能力和最豐富的業務特性。整機采用模塊化設計，最大支持4個萬兆SFP+端口，在實現千兆匯聚或接入時保留進一步支持10GE 的擴展能力，支持IPv4/IPv6 硬件雙棧及線速轉發，使客戶能夠從容應對即將帶來的IPv6 時代其提供高容量的交換能力，可廣泛應用在大型政府、企事業單位網絡的匯聚層；或中小型網絡的核心層。

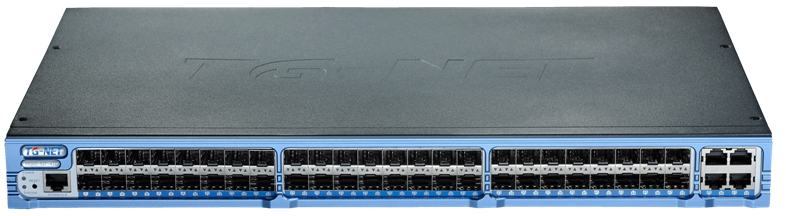

產品外觀

S5300-28G-4TF

24個10/100/1000M電口；

4個千兆SFP復用光口；

1-4個萬兆SFP+端口（擴展卡）；

1個Console口；

S5300-32F-4TF

24個千兆SFP光口；

8個10/100/1000M復用電口；

1-4個萬兆SFP+端口（擴展卡）；

1個Console口；

S5300-52G-4TF

48個10/100/1000M電口；

4個千兆SFP復用光口；

1-4個萬兆SFP+端口（擴展卡）；

1個Console口；

S5300-52F-4TF

48個千兆SFP光口；

4個10/100/1000M復用電口；

1-4個萬兆SFP+端口（擴展卡）；

1個Console口；

產品特點

n 豐富的端口類型，靈活的端口擴展

S5300系列交換機支持2塊萬兆擴展卡，每塊擴展卡支持1-2個萬兆SFP+端口，用戶可根據組網情況靈活選擇1-4個萬兆端口。S5300系列同時還提供多樣化的千兆端口，如：24個千兆光口或電口，以及48個千兆光口或電口，能夠滿足大型網絡匯聚或中小型網絡核心的不同的組網需求。

n 強大的處理能力

S5300基于 VCore-III MIPS-based CPU強大、穩定的處理能力；

S5300-28G-4TF/S5300-32F-4TF提供高達350Gbps的交換容量，端口全線速過濾轉發96Mpps；

S5300-52G-4TF/S5300-52F-4TF提供高達350Gbps的交換容量，端口全線速過濾轉發131Mpps；

保證主干網絡的大流量數據無阻塞轉發。

n 完善的安全控制策略

支持基于端口的用戶IP+MAC地址認證、基于端口的802.1X認證、遠程Radius、NAS認證，

支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四層的ACL功能，有效防御ARP攻擊和病毒；

支持完善的風暴控制功能，可對廣播、組播、單播風暴進行抑制。

支持特有的ARP入侵檢測功能，可有效防止黑客或攻擊者通過ARP報文實施日趨盛行的“ARP欺騙攻擊”；

支持IP Source Guard特性，防止包括MAC欺騙、IP欺騙、MAC/IP欺騙在內的非法地址仿冒，以及大流量地址仿冒帶來的DoS攻擊。

提供DHCP Snooping（偵聽）功能，通過建立和維護DHCP Snooping綁定表，實現偵聽接入用戶的MAC地址、IP地址、租用期等信息，解決了 DHCP用戶的IP和端口跟蹤定位問題。

n 完備的可靠性保護機制

S5300系列通過CPU保護策略對發往CPU的報文進行流分類和流限速，避免非法攻擊報文對CPU的攻擊和資源消耗；

支持STP、RSTP、MSTP等多種生成樹協議，快速收斂，提高容錯能力，保證網絡的穩定運行和鏈路的負載均衡，合理使用網絡通道，提高冗余鏈路利用率；

支持工業級以太網環網協議ERPS，提供毫秒級的快速業務倒換性能，保證業務不中斷。而且協議簡單可靠、倒換性能高、維護方便、拓?fù)潇`活，可以大大方便用戶進行網絡的管理和規劃；

采用電信級的開關電源，具有防雷設計、防過壓設計、防浪涌設計，電壓可適應110-240V大范圍，保證在不良自然天氣及電壓不穩環境下網絡的正常運行。

n 便捷的管理維護

通過簡單的可視化WEB界面（支持http及https協議），可對交換機的各種功能進行簡單方便的操作；

支持SNMP V1/V2/V3網管對設備進行配置管理，為中小企業客戶集中設備管理提供便利；

支持命令行配置（CLI）、通過Telnet、Console口進行管理，適合專業的網絡管理人員；

支持SSH2.0等加密方式，使得管理更加安全；

支持PDP、LLDP協議，使網絡管理更為簡單；

支持NTP時鐘協議，可自動同步網絡時間；

支持端口短接恢復出廠設置，使維護更加簡單；

支持TG云盒子統一管理，創新的360式網絡診斷；

產品規格

項目	S5300-28G-4TF	S5300-32F-4TF	S5300-52G-4TF	S5300-52F-4TF
固定端口	24個10/100/1000M電口	24個千兆SFP光口	48個10/100/1000M電口	48個千兆SFP光口
	4個千兆SFP復用光口	8個10/100/1000M復用電口	4個千兆SFP復用光口	4個10/100/1000M復用電口
管理端口	1個Console口
復位鍵	1個恢復出廠設置孔
擴展槽位	2個萬兆擴展槽（后面板）
萬兆擴展卡	1端口萬兆SFP+擴展卡
	2端口萬兆SFP+擴展卡
交換容量	350Gbps
包轉發率	96Mpps		131Mpps
工作溫度	—20~50°C
存儲溫度	—40~70°C
工作濕度	10%～90%無凝結
存儲濕度	5%～95%無凝結
外觀尺寸	440（L)×285(W)×44.5(H)mm
整機重量	<4Kg
輸入電壓	AC：110～240V/50～60Hz
整機功耗	<50W		<70W
數碼報警管	支持		不支持

業務特性

項目	S5300-28G-4TF	S5300-32F-4TF	S5300-52G-4TF	S5300-52F-4TF
支持協議標準	IEEE 802.3ad,鏈路聚合協議；
	IEEE 802.3,10BASE-T以太網；
	IEEE 802.3u,快速以太網標準；
	IEEE 802.3ab,千兆以太網標準；
	IEEE 802.3z,千兆以太網光纖標準；
	IEEE 802.3ae,10G以太網標準；
	IEEE 802.3x,全雙工以太網數據鏈路層流控；
	IEEE 802.3az,EEE高效節能以太網標準；
MAC地址	支持32K MAC地址表；
	支持自動更新，雙向?qū)W習；
VLAN	最大支持4096個VLAN；
	支持基于端口的VLAN；
	支持802.1Q標準的VLAN；
	支持MAC VLAN；
	支持Protocol VLAN；
生成樹	支持STP生成樹協議；
	支持RSTP快速生成樹協議；
	支持MSTP多生成樹協議；
端口匯聚	支持14組匯聚，每組最多支持16個端口		支持26組匯聚，每組最多支持8個端口
	支持靜態聚合、動態聚合
端口鏡像	支持多對一的端口鏡像，對鏡像源端口的數量沒有限制
環路保護	支持環路檢測/環路避免
環網協議	支持工業級環網協議ERPS
端口流控	支持半雙工基于背壓式控制；
	支持全雙工基于PAUSE幀；
端口限速	支持基于端口的輸入/輸出帶寬管理
IP路由	支持靜態路由；
組播控制	支持IGMP Snooping；
	支持MVR（Multicast VLAN Registration）功能；
	支持MLD Snooping（Multicast Listener Discovery Snooping）；
DHCP	支持DHCP Client；
	支持DHCP Server；
	支持DHCP Snooping；
	支持DHCP Relay；
風暴抑制	支持對廣播、組播、單播等進行抑制
安全特性	硬件支持IP ACL，MAC ACL，Vlan ACL，支持基于三、四層的ACL功能；
	硬件支持基于端口的IP+MAC綁定；
	支持IP Source Guard；
	支持ARP Detection功能；
	支持IEEE 802.1x端口認證；
	支持Radius認證；
	支持TACACS+認證；
	支持用戶分級管理和口令保護；
QOS	SP（Strict Priorty），嚴格優先級輪轉算法；
	WFQ (Weighted Fair Queuing)加權公平排隊；
	WRR (Weighted Round Robin)，加權優先級輪轉算法；
	Random Early Detect (RED)，隨機早期檢測算法；
	WeightedRandomEarlyDetection (WRED)，加權隨機早期檢測算法；
	Head Of Line，防止擁塞機制；
	Best-Effort Service，盡力而為服務；
	First come first served，先到先服務算法；
	802.1p端口隊列優先級算法；
	Cos/Tos，QOS標記；
	Differentiated Service，區分式服務；
網線線序	支持Auto-MDIX功能，自動識別直通網線和交叉網線
協商模式	支持端口自動協商功能（自協商傳輸速率和雙工模式）
系統維護	支持配置文件上傳/下載；
	支持升級包上傳；
	支持WEB恢復出廠配置；
	支持系統日志功能；
	支持Ping；
網絡管理	支持TG云盒子管理；
	支持WEB界面管理（支持http及https協議）；
	支持CLI界面管理；
	支持Telnet遠程管理；
	支持SSH 2.0；
	支持SNMP網管；
	支持RMON；
	支持LLDP；
	支持UPnP；
	支持NTP客戶端；

訂購信息

設備名稱	設備信息
S5300-28G-4TF	24個10/100/1000M電口；4個千兆SFP復用光口；2個萬兆擴展槽（最大支持4個萬兆口）；1個Console口；
S5300-32F-4TF	24個千兆SFP光口；8個10/100/1000M復用電口；2個萬兆擴展槽（最大支持4個萬兆口）；1個Console口；
S5300-52G-4TF	48個10/100/1000M電口；4個千兆SFP復用光口；2個萬兆擴展槽（最大支持4個萬兆口）；1個Console口；
S5300-52F-4TF	48個千兆SFP光口；4個10/100/1000M復用電口；2個萬兆擴展槽（最大支持4個萬兆口）；1個Console口；
萬兆擴展卡	擴展卡信息
S5300-1SFP+	1端口萬兆SFP+擴展卡（需配SFP+光模塊）
S5300-2SFP+	2端口萬兆SFP+擴展卡（需配SFP+光模塊）
光纖模塊	模塊信息
SFP+-10GE-SX-MM850	萬兆SFP+多模模塊-(850nm,0.3km,LC)
SFP+-10GE-LX-SM1310	萬兆SFP+單模模塊-(1310nm,10km,LC)
SFP-GE-SX-MM850	千兆SFP多模模塊-(850nm,0.55km,LC)
SFP-GE-LX-SM1310	千兆SFP單模模塊-(1310nm,20km,LC)
SFP-GE-LX-SM1550	千兆SFP單模模塊-(1550nm,80km,LC)
SFP+-10GE-AOC	集成2個SFP+萬兆多模模塊-鎧裝AOC光纖線-5M/15M/30M可選
SFP+-10GE-CU24-3M	集成SFP+模塊，10G高速電纜，長度3M，24號線徑
