S6500全萬兆三層核心交換機

2015-08-14 09:46:52 光纖交換機 486162

S6500系列交換機是TG-NET公司推出的全萬兆三層核心交換機。S6500-24TF-2QF是一款增強型IPv6全萬兆以太網交換機，融合了硬件IPv6、MPLS、組播、Qos、帶寬控制、網絡安全等智能業務特性。整機采用模塊化設計，最大支持32個萬兆SFP+端口，或24個萬兆SFP+端口+2個40G QSFP+端口，關鍵模塊均采用1:1冗余備份。支持IPv4/IPv6 硬件雙棧及線速轉發，使客戶能夠從容應對即將帶來的IPv6 時代其提供高容量的交換能力，非常適合各行業的網絡核心、數據中心、城域網核心和匯聚、園區網絡核心等場所。

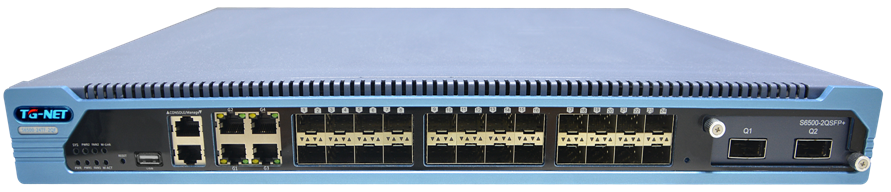

產品外觀

S6500-24TF-2QF

24個萬兆SFP+端口；

4個10/100/1000M電口

1個擴展插（可擴展2個40G QSFP+端口或 8個萬兆SFP+端口）；

1個USB 2.0口；

1個RS232 R45型Console口；

1個10/100/1000M R45型帶外網管口；

產品特點

n 豐富的端口類型，靈活的端口擴展

S6500系列交換機支持24個萬兆SFP+端口，同時可擴展8個萬兆SFP+端口、或2個40G QSFP+端口，滿足各行業多端口萬兆需求，并可平滑過渡到下一代40G網絡。

n 完善的安全控制策略

S6500系列支持基于端口的用戶IP+MAC地址認證、支持MAC地址過濾、支持ARP過濾、支持CPU保護、支持基于端口的802.1X認證、遠程Radius、TACACS+認證，支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四層的ACL功能，有效防御ARP攻擊和病毒，同時支持完善的風暴控制功能，可對廣播、組播、單播風暴進行抑制。支持用戶分級管理和口令保護，通過訪問權限的控制，以及全方位的安全控制策略，保證網絡安全策略實時有效。

n 完備的可靠性保護機制

支持STP、RSTP、MSTP等多種生成樹協議，快速收斂，提高容錯能力，保證網絡的穩定運行和鏈路的負載均衡，合理使用網絡通道，提高冗余鏈路利用率；

支持工業級以太網環網協議ERPS，提供毫秒級的快速業務倒換性能，保證業務不中斷。而且協議簡單可靠、倒換性能高、維護方便、拓撲靈活，可以大大方便用戶進行網絡的管理和規劃；

支持VRRP虛擬冗余路由協議，將多臺網關設備虛擬成一臺網關，可實現網關的負載分擔及毫秒級網關切換冗余保護；

采用電信級的開關電源，具有防雷設計、防過壓設計、防浪涌設計，電壓可適應110～240V大范圍，保證在不良自然天氣及電壓不穩環境下網絡的正常運行；

支持2個熱插拔內置式冗余電源，一路電源出現故障可不間斷的保障設備正常運行；

先進的前后風道設計，大大提高散熱效率。

n 全面支持MPLS

S6500支持二層MPLS VPN，包括Martini協議（VPWS）和VPLS，支持RFC2547bis三層MPLS VPN，具有良好的兼容性，可以與其他主流廠家的設備實現MPLS VPN業務的全面互通，滿足客戶精準訪問控制、網絡隔離以及服務質量等高級網絡管理控制需求。

n 全面支持IPv6

S6500系列基于硬件的IPv4/IPv6 雙棧平臺，支持豐富的IPv4 和IPv6 三層路由協議、組播協議和策略路由機制，實現IPv4 到IPv6 的平滑升級。

S6500系列已經通過了國際最權威的IPv6 Ready 金牌認證，而且通過了信息產業部嚴格的IPv6 入網測試。既可以用于純IPv4或IPv6網絡，也可以用于IPv4到IPv6共存的網絡，組網方式靈活，充分滿足當前網絡從IPv4向IPv6過渡的需求。

n 便捷的管理維護

通過簡單的可視化WEB界面（支持http及https協議），可對交換機的各種功能進行簡單方便的操作；

支持SNMP網管對設備進行配置管理，為中小企業客戶集中設備管理提供便利；

支持命令行接口（CLI）、Telnet、Console口進行管理，適合專業的網絡管理人員；

支持SSH2.0等加密方式，使得管理更加安全；

支持PDP、LLDP協議，使網絡管理更為簡單；

支持NTP時鐘協議，可自動同步網絡時間；

支持Reset按鈕一鍵恢復出廠設置；

支持端口短接恢復出廠設置，使維護更加簡單；

支持TG云盒子統一管理，創新的360式網絡診斷；

n 全新節能設計，引領低碳通信

遵循IEEE 802.3az（Energy Efficient Ethernet 能效以太網），提供端口低耗電閑置模式，根據線纜長度進行相應輸出功率調整，并且支持無連接時端口休眠，大幅度降低功耗。

產品規格

項目	S6500-24TF-2QF
固定端口	24個萬兆SFP+端口
固定端口	4個10/100/1000M電口
擴展槽	1個擴展插
擴展子卡	1個8*10G萬兆口子卡
擴展子卡	1個2*40G萬兆口子卡
USB口	1個USB 2.0口
管理端口	1個Console口
管理端口	1個10/100/1000M R45帶外網管口；
Reset按鈕	支持一鍵恢復
交換容量	1280Gbps
包轉發率	960Mpps
工作溫度	-5~50°C
存儲溫度	-20~70°C
工作濕度	10%～90%無凝結
存儲濕度	5%～95%無凝結
外觀尺寸	444（L)×425(W)×44.5(H)mm
整機重量	<8Kg
輸入電壓	AC：110～240V/50～60Hz，支持熱插拔內置式雙電源備份
整機功耗	<100W

業務特性

項目	S6500-24TF-2QF
支持協議標準	IEEE 802.3ad,鏈路聚合協議；
	IEEE 802.3,10BASE-T以太網；
	IEEE 802.3u,快速以太網標準；
	IEEE 802.3ab,千兆以太網標準；
	IEEE 802.3z,千兆以太網光纖標準；
	IEEE 802.3ae,10G以太網標準；
	IEEE 802.3ba,40/100G以太網標準；
	IEEE 802.3x,全雙工以太網數據鏈路層流控；
	IEEE 802.3az,EEE高效節能以太網標準；
	IEEE 802.1AB-2005,LLDP協議；
	IEEE 802.1w,快速生成樹協議；
	IEEE 802.1q,VLAN標準；
	IEEE 802.1p,QoS/CoS服務質量；
MAC地址	支持128K MAC地址表；
	支持自動更新，雙向學習；
	支持MAC地址老化時間設置；
VLAN配置	最大支持4096個VLAN；
	支持基于端口的VLAN；
	支持802.1Q標準的VLAN；
	支持Voice VLAN；
	支持VLAN Mapping；
	支持Private VLAN；
	支持MAC VLAN；
	支持Protocol VLAN；
	支持Subnet VLAN；
	支持QinQ；
生成樹	支持STP生成樹協議；
	支持RSTP快速生成樹協議；
	支持MSTP多生成樹協議；
端口匯聚	支持32組匯聚，每組最多支持8個端口
端口匯聚	支持靜態聚合、動態聚合
端口鏡像	支持多對一的端口鏡像，對鏡像源端口的數量沒有限制
環網保護	支持工業級環網協議ERPS
端口隔離	支持下行端口相互隔離，同時都能與上行口通信
端口流控	支持半雙工基于背壓式控制；
端口流控	支持全雙工基于PAUSE幀；
端口限速	支持基于端口的輸入/輸出帶寬管理
巨型幀	最大支持9216Byte
IP路由	支持靜態路由；
	支持OSPF；
	支持RIP v1/2；
	支持VRRP v1/2/3虛擬冗余路由協議；
	支持策略路由；
	支持路由策略；
IPv6路由	支持IPv6靜態路由；
	支持RIP、OSPFv3、RIPng、BGP4+、IS-ISv6 for IPv6；
	支持手動隧道；
	支持6to4隧道；
MPLS	支持靜態LSP；
	支持LDP動態建立LSP；
	支持MPLS VPN；
組播控制	支持IGMP Snooping；
	支持IGMP Proxy；
	支持PIM-SMv6、PIM-DMv6、PIM-SSMv6；
	支持GARP 組播注冊協議；
	支持MVR（Multicast VLAN Registration）功能；
	支持MLD v1/v2 Snooping（Multicast Listener Discovery Snooping）；
DHCP	支持DHCP Client；
	支持DHCP Snooping；
	支持DHCP Relay；
風暴抑制	支持對廣播、組播、單播等進行抑制
安全特性	硬件支持IP ACL，MAC ACL，Vlan ACL，支持基于三、四層的ACL功能；
	支持基于端口的IP+MAC綁定；
	支持MAC地址過濾；
	支持ARP過濾；
	支持CPU保護，限制上送CPU報文速率；
	支持IP Source Guard；
	支持ARP Detection功能；
	支持IEEE 802.1x端口認證；
	支持Radius認證；
	支持TACACS+認證；
	支持用戶分級管理和口令保護；
QOS	SP（Strict Priorty），嚴格優先級輪轉算法；
	WFQ (Weighted Fair Queuing)加權公平排隊；
	WRR (Weighted Round Robin)，加權優先級輪轉算法；
	Random Early Detect (RED)，隨機早期檢測算法；
	WeightedRandomEarlyDetection (WRED)，加權隨機早期檢測算法；
	Head Of Line，防止擁塞機制；
	Best-Effort Service，盡力而為服務；
	First come first served，先到先服務算法；
	802.1p端口隊列優先級算法；
	Cos/Tos，QOS標記；
	Differentiated Service，區分式服務；
網線線序	支持Auto-MDIX功能，自動識別直通網線和交叉網線
協商模式	支持端口自動協商功能（自協商傳輸速率和雙工模式）
系統維護	支持配置文件上傳/下載；
	支持升級包上傳；
	支持WEB恢復出廠配置；
	支持系統日志功能；
	支持Ping；
	支持電纜檢測；
網絡管理	支持TG云盒子管理；
	支持WEB界面管理（支持http及https協議）；
	支持CLI界面管理；
	支持Telnet遠程管理；
	支持SSH 2.0；
	支持SNMP網管；
	支持RMON；
	支持LLDP；
	支持UPnP；
	支持NTP客戶端；

訂購信息

設備名稱	設備信息
S6500-24TF-2QF	24個萬兆SFP+端口；4個10/100/1000M電口；1個USB 2.0口；1個Console口；1個帶外網管口；2個電源擴展插槽（標配1個電源）
電源模塊	電源模塊信息
S6500-PWR-AC-180	熱插拔內置式電源模塊 220V交流電源模塊（適用于S6500交換機）-輸入電壓AC 100-240V-最大功率180W-支持熱插拔
擴展卡	擴展卡信息
S6500-2QSFP+	2個40G QSFP+端口擴展卡（需配QSFP+光模塊）
S6500-8SFP+	8個萬兆SFP+端口（需配SFP+光模塊）
模塊	模塊信息
SFP-GE-T	千兆SFP電口模塊-(RJ45)
SFP+-10GE-SX-MM850	萬兆SFP+多模模塊-(850nm,0.3km,LC)
SFP+-10GE-LX-SM1310	萬兆SFP+單模模塊-(1310nm,10km,LC)
QSFP+-40GE-SX-MM850-OM3	40G QSFP+多模模塊-(850nm,100m,LC,OM3)
QSFP+-40GE-SX-MM850-OM4	40G QSFP+多模模塊-(850nm,150m,LC,OM4)
SFP+-10GE-AOC	集成2個SFP+萬兆多模模塊-鎧裝AOC光纖線-5M/15M/30M可選
SFP+-10GE-CU24-3M	集成SFP+模塊，10G高速電纜，長度3M，24號線徑
