S7500E增強型大容量萬兆骨干核心路由交換機

2015-08-14 09:58:56 光纖交換機 311239

S7500E系列交換機是TG-NET公司面向核心網絡而推出的大容量萬兆骨干核心路由器。為了滿足市場業務對高性能的要求，此系列在S7500系列交換機的基礎上升級網絡硬件，進一步提高了交換容量和轉發速率。在提供大容量、高性能的L2/L3/L4線速交換能力的基礎上，進一步融合了硬件IPv6、MPLS、組播、Qos、帶寬控制、網絡安全等智能業務特性，同時其采用了基于多處理器分布式處理機制和Crossbar空分交換的體系結構，關鍵模塊均采用1:1冗余備份。在硬件方面，TG-NET采用了綠色節能設計理念，通過科學合理的電路設計和元件的使用，極大的降低的設備的功耗，在提高網絡運行效率的同時，有效減少了用戶的運營成本。

S7500E作為TG-NET推出的大容量萬兆核心路由交換產品，可以廣泛適用于各行業的網絡核心、數據中心、城域網核心和匯聚、園區網絡核心等場所，可以為用戶提供多種業務接入、路由交換一體化的多業務網絡解決方案。

產品外觀

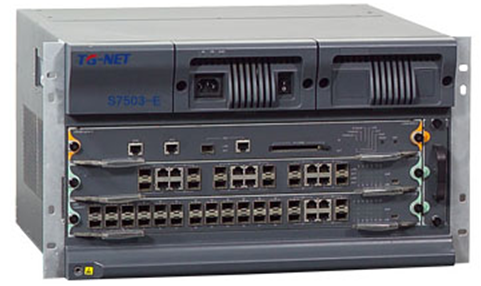

S7503E：支持1塊主控板、2塊業務板

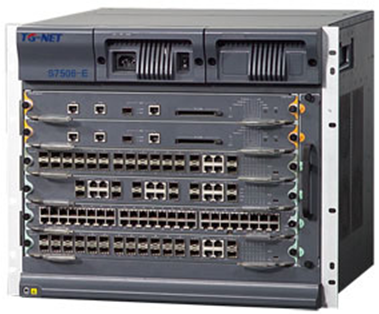

S7506E：支持2塊主控板、4塊業務板

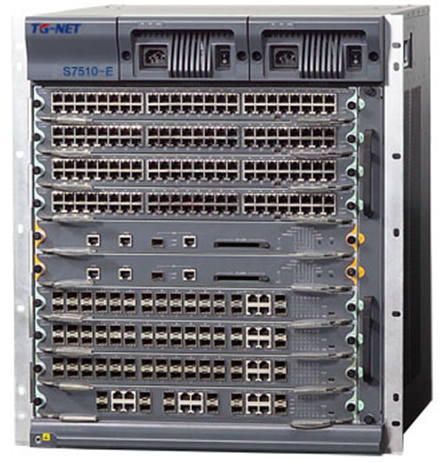

S7510E：支持2塊主控板、8塊業務板

產品特點

n 電信級可靠性保護機制

系統的主控單元、電源等等關鍵模塊均采用1:1方式的備份，無中斷保護系統（Hitless Protection System - HPS）為S7500E的高可靠性提供了最重要的保證，在配置冗余控制模塊的情況下，它能滿足最苛刻的可靠性要求。同時，S7500E的VRRP、STP、LACP等功能為用戶提供了進一步的可靠性保證。

n 先進的系統架構

S7500E采用了模塊化分布式設計理念，Crossbar空分交換結構以及基于多CPU的RISC分布式處理機制，同時所有關鍵部位都采用冗余設計，如電源、風扇和主控板等；所有的業務板都支持熱插拔功能，并且對其他業務板上運行的業務沒有任何影響。

n 強大的環網保護技術

S7500E支持EAPS（以太網自動保護切換），能夠實現簡單、快速的鏈路備份和恢復。同時其快速的故障恢復時間，音頻、視頻業務等實時業務不受故障影響。

n 完善的安全控制策略

S7500E支持SFFP技術的多層ACL安全過濾機制，可提供基于用戶、地址、應用以及端口級的安全控制功能；同時支持基于端口不同優先級隊列的和基于流的入口和出口帶寬限制、uRPF、防DDOS攻擊、SSH2.0安全管理、802.1x接入認證及透傳，VLAN ID與MAC地址、端口號、IP地址捆綁等安全功能。

n 豐富的增值業務功能

具有L2/L3/L4線速交換能力、具備QoS、MPLS、NAT、帶寬控制、組播等高級功能，是定位于網絡核心層、實現整體網絡增值的優選設備。同時，提供基于硬件的流量分類和組播、速率限制和QoS機制，為用戶開展增值業務提供強大的支持。

n 全面支持MPLS

S7500E支持二層MPLS VPN，包括Martini協議（VPWS）和VPLS，支持RFC2547bis三層MPLS VPN，具有良好的兼容性，可以與其他主流廠家的設備實現MPLS VPN業務的全面互通，滿足客戶精準訪問控制、網絡隔離以及服務質量等高級網絡管理控制需求。

n 便捷的管理維護

支持SNMP網管對設備進行配置管理，為企業客戶集中設備管理提供便利；

支持CLI命令行及遠程Telnet管理，適合專業的網絡管理人員；

支持SSH2.0等加密方式，使得管理更加安全；

支持PDP、LLDP協議，使網絡管理更為簡單。

n 全面支持IPv6

S7500E系列基于硬件的IPv4/IPv6 雙棧平臺，支持豐富的IPv4 和IPv6 三層路由協議、組播協議和策略路由機制，實現IPv4 到IPv6 的平滑升級。

S7500E系列已經通過了國際最權威的IPv6 Ready 金牌認證，而且通過了信息產業部嚴格的IPv6 入網測試。既可以用于純IPv4或IPv6網絡，也可以用于IPv4到IPv6共存的網絡，組網方式靈活，充分滿足當前網絡從IPv4向IPv6過渡的需求。

產品規格

項目		S7503E	S7506E	S7510E
接口	擴展插槽	1個主控板插槽	2個主控板插槽	2個主控板插槽
	擴展插槽	2個業務模塊插槽	4個業務模塊插槽	8個業務模塊插槽
	背板容量	7.2 Tbps	14.4 Tbps	19.2 Tbps
	交換容量	3.6 Tbps	8.4Tbps	9.6Tbps
	包轉發速率	2238Mpps	4476Mpps	6480 Mpps
	最大萬兆端口數	24	48	96
	最大千兆端口數	96	192	384
參數	CPU	RISC CPU（RISC 800MHz）
	Flash	16MB可擴充到64MB
	內存	512MB標配，可擴充到2GB
	MAC表項	512K	512K	512K
	VLAN表項	4K	4K	4K
	IP路由表項	512K	512K	512K
物理規格	相對濕度	10%～90%無凝結
	運行溫度	0°C～40°C
	電源特性	交流：200-240VAC，50/60 Hz
	電源特性	直流：-48V
	電源冗余	1+1備份，支持熱插拔
	物理尺寸	482×548×266	482×548×399	482×548×533
	功耗	600W	600W	1000W

業務特性

項目	S7503E	S7506E	S7510E
二層功能	支持基于端口/802.1Q（VLAN）協議；
	支持IEEE 802.1D（STP）/802.1w（RSTP）/802.1s(MSTP)；
	支持IEEE 802.1AD（QinQ），GVRP,PVLAN；
	支持IEEE 802.3x（全雙工流控）和背壓式流控（半雙工）；
	支持IEEE 802.3ad（鏈路聚合）；
	支持IEEE 802.3（10Base-T）/802.3u（100Base-T）；
	支持IEEE 802.3z（1000Base-X）/802.3ab（1000BaseT）；
	支持 EAPS（以太網自動保護切換）；
	支持端口鏡像；
	支持廣播風暴抑制；
	支持端口/MAC捆綁，MAC過濾；
路由功能	支持靜態路由；
	支持RIPv1/2；
	支持OSPF；
	支持BGP；
	支持IS-IS；
	支持DHCP Relay；
	支持DHCP Server；
組播協議	支持IGMP；
	支持IGMP Snooping；
	支持IGMP Proxy；
	支持DVMRP；
	支持PIM-SM；
	支持PIM-DM；
	支持MSDP；
	支持MOSPF；
	支持MBGP；
MPLS	支持MPLS；
	支持MPLS VPN；
	支持MPLS TE；
Ipv6特性	支持RIPng、OSPFv3、BGP4+；
	支持IPv6 ND；
	支持IPv6 PMTU；
	支持IPv6 FIB；
	支持IPv6 ACL；
	支持NAT-PT；
	支持IPv6隧道；
	支持6PE；
	Ipv6靜態路由；
QoS	支持每端口8個隊列；
	支持802.1p、ToS、應用端口號、Diff-Serv；
	支持WRR、SP、SWRR等調度方式；
	支持流量整形；
	支持基于標準、擴展、VLAN ACL進行流量分類；
安全功能	支持IEEE 802.1x；
	支持RADIUS認證；
	支持標準和擴展ACL報文過濾；
	支持IP ACL；
	支持基于源/目的IP、三層IP協議號、TCP/UDP四層端口號、IP優先級、ToS、時間范圍對數據進行過濾；
	支持基于狀態、自適應安全智能包過濾；
	支持安全策略預編譯技術；
	支持路由、透明以及混合工作模式；
	支持帶寬實時監控，流量整形及帶寬分配；支持防BT下載；
	支持各種網絡報文攻擊防御，包括Ping of death，tear－drop，jolt2攻擊防御，land－ based，winnuke，ping sweep，arp攻擊，IP Spoofing等；
	支持TCP、UDP、ICMP各種掃描防范；
	支持HTTP代理，URL過濾和HTTP內容過濾；
	支持實時監控，實時報警，深層日志分析，分析報表，第三方日志接口；
高可靠性	支持主/備切換；
	支持熱插拔；
	支持HSRP，VRRP；
系統管理	支持CLI命令行；
	支持Telnet；
	支持SNMPv1、v2、v3；
	支持SysLog；
	支持RMON v1，支持1，2，3，9四組；
	提供MIB接口；

訂購信息

主機名稱	設備信息
S7503E-Chassis-AC	S7503E核心萬兆路由交換機機箱（3個擴展槽，其中1個槽位固定插主控板，包含1個交/直流電源，最多2個電源）
S7503E-Chassis-DC	S7503E核心萬兆路由交換機機箱（3個擴展槽，其中1個槽位固定插主控板，包含1個交/直流電源，最多2個電源）
S7506E-Chassis-AC	S7506E核心萬兆路由交換機機箱（6個擴展槽，其中2個槽位固定插主控板，包含1個交/直流電源，最多2個電源）
S7506E-Chassis-DC	S7506E核心萬兆路由交換機機箱（6個擴展槽，其中2個槽位固定插主控板，包含1個交/直流電源，最多2個電源）
S7510E-Chassis-AC	S7510E核心萬兆路由交換機機箱（10個擴展槽，其中2個槽位固定插主控板，包含1個交/直流電源，最多2個電源）
S7510E-Chassis-DC	S7510E核心萬兆路由交換機機箱（10個擴展槽，其中2個槽位固定插主控板，包含1個交/直流電源，最多2個電源）
電源模塊	模塊信息
S7500-PWR-AC-600	220V交流電源模塊（適用于S7506/S7503交換機），輸入電壓AC 100-240V，最大功率600W
S7500-PWR-AC-1000	220V交流電源模塊（適用于S7510交換機），輸入電壓AC 100-240V，最大功率1000W
S7500-PWR-DC	直流輸入電壓DC -48V
主控板	模塊信息
S7500E-MSU-II	主控板Super Engine II
S7500E-MSU-III	主控板Super Engine III
S7500E-MSU-VI	主控板Super Engine VI
業務板	模塊信息
S7500-12GE-TX/SFP	12口千兆光電復用以太網接口模塊（TX/SFP）
S7500-24GE-SFP	24個千兆SFP光口+4個10/100/1000M復用電口
S7500-24GE-TX	24個10/100/1000M電口+4個千兆SFP復用光口
S7500-48GE-TX	48口10/100/1000M以太網接口模塊（RJ45）
S7500-2TE-SFP+	2口萬兆以太網接口模塊（SFP+）
S7500-4TE-SFP+	4口萬兆以太網接口模塊（SFP+）
S7500-12TE-SFP+	12口萬兆以太網接口模塊（SFP+）
