簡介

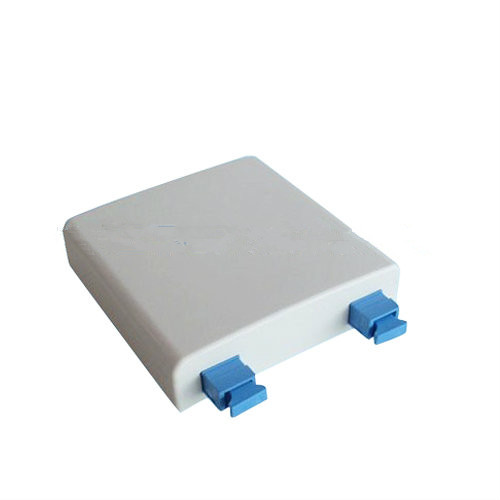

光纖桌面盒的主要作用是用以固定模塊，保護信息出口處的線纜，起到了類似屏風的作用。用SC法蘭盤和光纖快速連接器，光纖跳線連接。光纖桌面盒對于布線系統來說，不是主要的影響性能的產品部件，但在整個布線系統中，卻是僅有的幾個外露在表面產品之一。
特點
FTTD光纖桌面盒是光纖到戶工作區傳輸介質轉接保護裝置，是直接與用戶接觸的界面，結合光纖的特性，我公司生產的FTTD光纖桌面盒有如下特點：
1、面板外形比例符合國標86型。
2、光纖桌面盒盒體采用底蓋分體、施工安裝，管理和維護操作方便。
3、光纖桌面盒設有雙位光纖適配器安置孔和尾纖或皮線光纜的進出線孔，可完成單芯或雙芯光纖的接入及端口輸出，并保護好進出光纖，為纖芯提供安全的保護實現FTTD（光纖到桌面）系統應用，滿足FTTD布線的水平子系統中完成雙芯光纖的接入及端口輸出。
5、在盒體底板設有盤纖凸臺，便于預留光纜或多余光纜盤儲。光路的設計能同時滿足光纖彎曲半徑及小量冗余光纖的盤存要求，對進出光纖提供安全保障。
結構
(1)結構組成
a)光纖面板由前蓋、以及提供光纜盤放、固定空間及裝置、安裝現場連接器和提供適配器接口以及具有光纖接頭保護件的底盒組成。
b)光纖面板中有引入光纜的固定裝置和光纖接續頭的固定、保護裝置。
c)光纖面板中具有固定單聯SC或雙聯LC型適配器的裝置。
d)光纖面板的面蓋、底盒等采用優質PC（阻燃聚碳酸脂）塑料材料。
e)光纖面板適配器外插口在沒有跳纖插入時應有防塵裝置。
f)光纖面板應與光纖連接器相匹配，光適配器件連接器中間對接點開始至面板底盒內部應留有60mm的直線無障礙空間。同時面板應具有可靠固定的功能，確保光纖連接器不松動。
(2)外觀及尺寸
a)光纖面板的外觀應與強電面板、弱電面板的外觀接近或基本一致，顏色為白色
b)規格采用86式，86式是盒體外型尺寸為86mm×86mm, 當采用86式時兩安裝螺絲孔的間距宜為60mm。
c)光纖面板形狀完整，各構件表面光潔、色澤均勻。金屬構件表面涂層或鍍層附著力牢固，塑料件無毛刺、氣泡、龜裂、空洞、翹曲、雜質等缺陷。[1]
材料
光纖面板的前蓋、底盒采用工程塑料ABS+PC為原料注塑成型；塑料材料厚度不小于1.5mm。
GJXFH 1-2 (2×3)±0.1 9.5
GJXFDH 4 (2×4)±0.2 12.0
儲存、使用溫度： -20℃至+60℃
彎曲半徑
光纖類別 靜態（工作時） 動態（敷設時）
B1.1和B1.3 30 60
B6a 15 30
B6b 10 25
訂 貨 信 息
1、光纜型式 2、加強件 3、護套材料 4、光纖芯數 5、光纖類型
GJX-碟形引入光纜 F-非金屬加強件 V-聚氯乙烯護套
