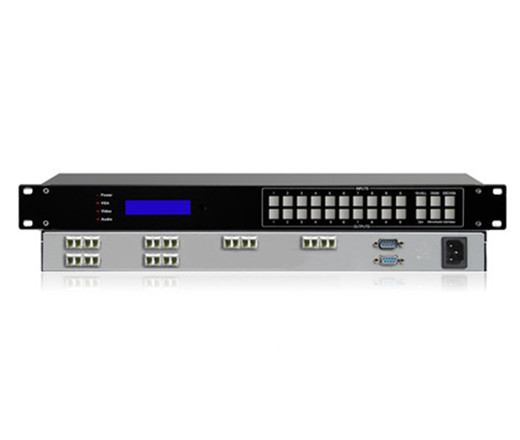

4系列光矩陣
介紹
華通鑫達4系列光接口矩陣，通過光纖長距離實時傳輸非壓縮高清視頻信號，具有高可靠性和卓越的高分辨率圖像性能。采用了獨特的全數字式零壓縮技術,實現了視頻圖像像素對像素的完美傳輸，支持分辨率1920×1080P60，最高可達1920×1200P60。 由于光傳輸方式固有的安全性、低損耗性和抗干擾性，特別適用于需要以最高品質中長距離傳輸高分辨率圖像的應用場合，如政府、醫療等系統。可支持4x4路光信號。
特性
●四光纖數字R、G、B、CLOCK信號無損傳輸
●輸入端可接收550m*/20Km *遠的信號（根據應用距離選擇對應模組）
●輸出端可輸出550m*/20Km *（需配合訊維Fiber輸入接口設備）
●常溫自散熱技術
●UC/OS-II操作系統
●支持分辨率1920×1080P60，最高可達1920×1200P60
●掉電現場保護
●提供多種管理方式：本機面板控制，RS232及網絡等遠程控制
●*50/125多模4芯光纖
功能特性
技術參數
· 光波長 | 850nm（多模）/1310nm（單模） |
傳輸距離 | 550m/20Km |
光纖接口 | 4LC |
光輸出功率 | -9.5dBm |
控制類型
· 控制方式 | 面板、遙控、軟件 |
面板按鍵 | 觸點 |
控制接口 | RS-232(DB9) |
波特率與協議波特率 | 9600 |
數據位 | 8位 |
停止位 | 1位，無奇偶校驗位 |
串行控制口結構 | 2=TX，3=RX，5=GND |
產品規格
· 電 源 | 100VAC ~ 240VAC, 50/60 Hz |
存儲環境溫度 | -20°C ~ +60°C |
工作溫度 | 0℃-50℃ |
相對環境濕度 | 5%~ 75% |
尺寸 | 1U |
產品型號
型號 | 規格 |
HTXD-FB0402 | 輸入：4路， 輸出：2路 ，機箱：1U |
HTXD-FB0404 | 輸入：4路， 輸出：4路 ，機箱：1U |
