一、   前景分析

    隨著平安社會、和諧社會概念的普及推廣，各行各業的視頻監控系統應用規模越來越大，動輒有覆蓋一個城市、甚至覆蓋全國的需求。典型的如公安系統的平安城市，要實現一個城市的關鍵視頻監控信息點聯網覆蓋，甚至多個城市級聯共享以及向上接容；軌道交通方面，會在每個鐵道場站設幾個或幾十個攝像點，一條鐵路線幾十個場站連接起來，幾百條鐵道線又都匯集到鐵道部，是一個非常龐大的系統；還有政府的應急指揮、搶險救災、環保部門的排污檢測等多種業務應用。這些行業應用的安防監控系統越來越看重整個信息的高清化，工程維護的簡單化，及信息網絡化。

    在這個應用背景下，新型的IP攝像頭相比傳統模擬攝像頭的優勢就逐漸體現出來，其具有數字化性質，使算法的執行變得簡單直接，它可以“聰明地”選擇最適合的用于視頻采集與傳輸?shù)膲嚎s技術。例如，如果識別出對象是人，則攝像頭可以拉近侵入者的面孔，拍下高清晰度照片，將照片壓縮成JPEG文件，然后發送到相應存儲區域，或者在所違反的規則需要立即響應的情況下將該文件發送到安全人員的PDA。它還可以利用現有的IP網絡，從而無需安全技術專用的基礎局端。據統計，從05年到09年網絡攝像頭市場成幾何級增長，到2010年已經增加了數十倍。目前網絡攝像頭僅占安防攝像頭市場的3%左右，業內人士預估，截止2015年網絡攝像頭市場份額有望達到50%。在網絡攝像頭市場，使用POE標準的攝像頭產品以其安裝方便、網絡結構簡單、圖像質量好等特點逐漸被市場認可。隨著網絡攝像頭份額的增大，配套的POE產品的比例也會隨之加大，預計到2015年，中國POE市場將達到五億人民幣。

    二、   解決方案

    說明：

    從上圖可以看出，安防行業的POE產品已經遍布公安、交通、金融、政府、教育、能源、酒店、超市等各行各業。

    說明：

    監控網絡使用以下產品：

         a)   千兆IP攝像頭接入處：全千兆POE交換機；

         b)   百兆IP攝像頭密集部署處：百兆/千兆POE交換機；

         c)   百兆IP攝像頭零散部署處：百兆POE交換機；

    辦公網絡使用以下產品：

         a)   核心網絡：萬兆三層交換機或全千兆管理型交換機；

         b)   各片區樓層：全千兆匯聚安全型交換機或全千兆環路監測安全型交換機；

         c)   個別用戶密集處需擴展端口：全千兆普通型交換機；

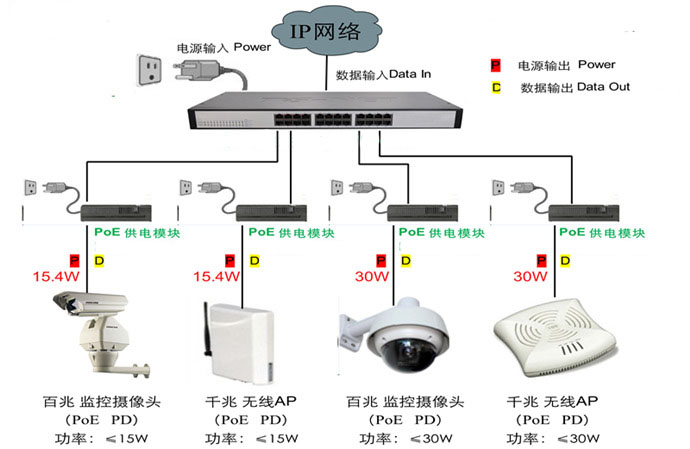

    普通交換機接入網絡需改造為POE方案時可配套以下PSE供電模塊：

         a)   支持百兆不超過15.4W的終端；

         b)   支持千兆不超過15.4W的終端；

         c)   支持百兆不超過30W的終端；

         d)  支持千兆不超過30W的終端；

        如下圖所示：

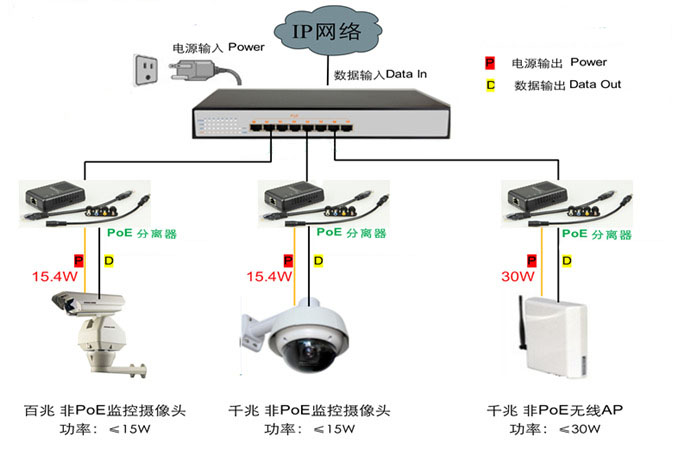

    當POE網絡個別終端不支持POE供電時可選擇以下PD供電分離器：

         a)   支持百兆不超過15.4W的終端，可調節輸出電壓5/9/12V；

         b)  支持千兆不超過15.4W的終端，可調節輸出電壓5/9/12V；

         c)   支持千兆不超過30W的終端，可調節輸出電壓5/9/12V；

    如下圖所示：

    某超市監控示意圖：

    某地市交通監控示意圖：

    三、   安防行業采用POE的優勢

         打破傳統方式，通過網線不僅僅能傳輸數據還可以傳輸電力；

         POE交換機支持端口供電優先級，保證網絡關鍵節點的持續供電；

         網線供電傳輸路離最長可達100米，可靈活擴展網絡而不受電力線布局限制，輕松將無線AP、網絡攝像頭等終端設備掛在墻壁高處或天花板上；

         POE交換機內置PSE供電模塊設計，安裝簡單，即插即用；

         PD供電分離器通過5V/9V/12V等多種輸出輕松安裝非POE終端接入POE網絡；

         POE監控網絡沒有盲點，可以將IP攝像頭安裝到網絡可以達的任何地方，后期改網，維護非常方便；

         POE監控網絡支持集中式和分布式網絡存儲，擴容極其簡便，可以根據需要隨時擴容，存儲設備可以分布在網絡的任何地方，可以靈活地制定存儲備份策略；
