DVI光纖延長器：HTXD-DVI500M-T (TX) / HTXD-DVI500M-R (RX)，本產品致力于解決傳統銅線電纜DVI連接線傳輸距離受限制的問題，采用4芯LC多模光纖傳輸R、G、B信號及數據時鐘Clock信號，在分辨率高達1920×1200@60Hz的情況下,可以延伸傳輸距離到500米。

本產品具有EDID讀寫功能，可以將顯示器里的EDID存儲內容讀出并寫到DVI發射模塊T803-500M-T（TX）中，使其能夠適應不同分辨率的顯示器系統，使用更加方便和可靠。

規格參數

1. 符合DVI1.0標準，支持最高視頻帶寬：1.65Gbps

2. 支持分辨率：最高支持WUXGA(1920X1200@60Hz)
3. 傳輸距離：500M

4. 視頻接口DVI-D 18+1針，光接口：4 X LC

5. 外接光纖類型：多模光纖 50/125，62.5/125 LC兩種標準

光傳輸波長：多模 850nm VCSEL

6. 工作溫度：0℃～70℃
存儲溫度：-20℃～85℃

7. 外形尺寸：64mm x 42mm x16mm

8. 信號發送器發射功率：  －3～－9.5dBm

   信號接收器接收靈敏度：優于－18dBm

實際應用：

△計算機顯示及高清監控系統

△教育、銀行證卷系統

△數字平板顯示屏、大屏幕顯示系統

△高清影像顯示、高清視頻會議、高清投影系統

△高清醫學影象顯示及投影系統

△遠程教育投影系統

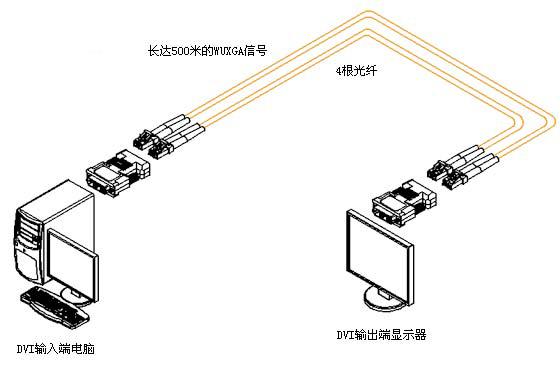

連接示意圖：

備注：針對只具備HDMI顯示系統，客戶使用時只需要購買一條DVI轉HDMI接口線（或轉接頭）即可連接顯示系統與我司設備，同時VGA顯示器也可以通過HDMI轉VGA的轉換器來轉換。

操作說明：

1． 開啟顯示器電源。

2． 把DVI光纖發射器T803-500M-T(TX)連接到顯示器上。

3． 把外部+5V電源適配器的電源加到DVI光纖發射器T803-500M-T(TX)上。

4． 用一個針狀物插入EDID讀寫孔中，按一下按鈕，等待2秒，可以看到藍色LED燈亮5~8秒，說明EDID讀寫成功，否則，EDID讀寫失敗。

5． 拔掉外部+5V電源適配器。

6． 把DVI光纖發射器T803-500M-T(TX)拔下，連接到信號源，如PC機等。

7． 把DVI光纖接收器T803-500M-R(RX)連接到顯示器，并接上外部+5V電源適配器。

8． 按LC端口一對一地連接好光纖并重新啟動系統，則可正常工作。

簡易工程安裝圖：

一：拼接大屏幕系統

二：遠距離DVI信號傳輸系統
