廠區平面圖：

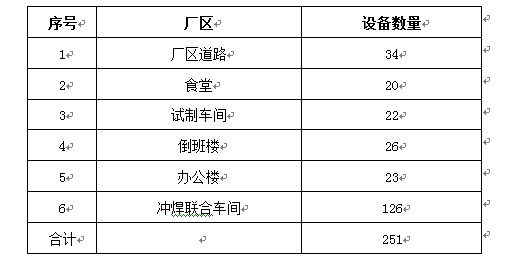

廠區監控點位分布情況：

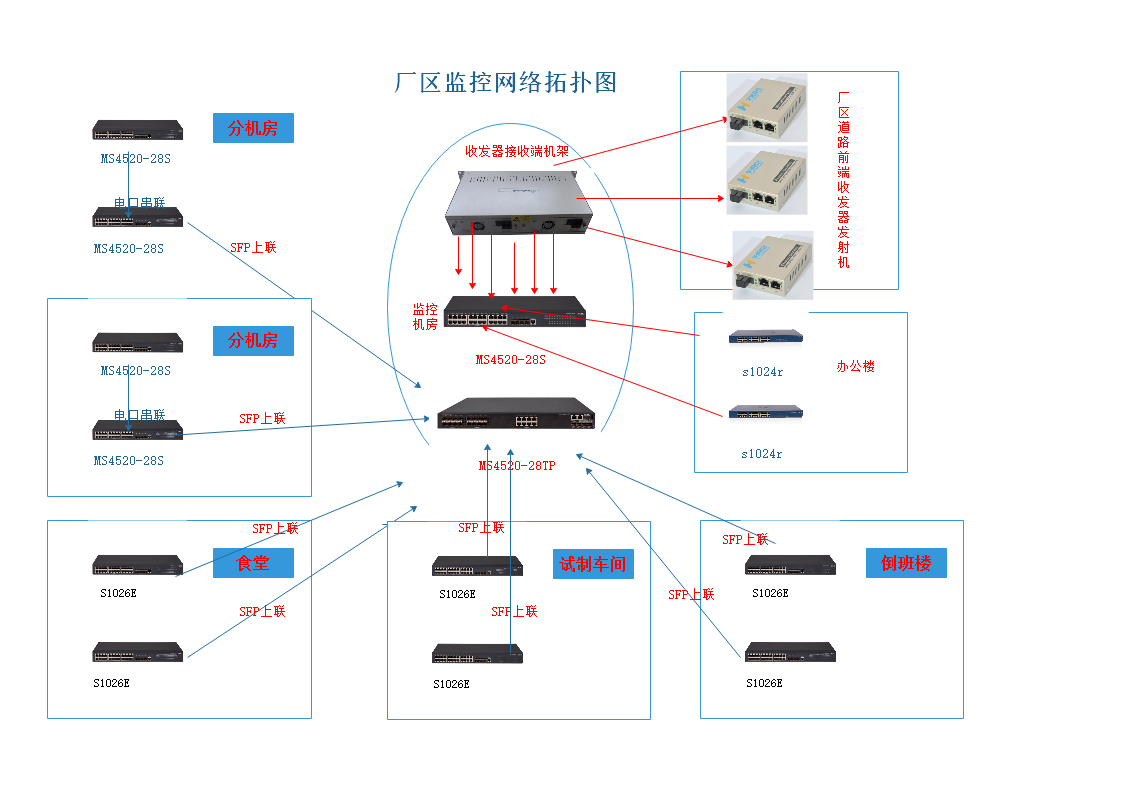

網絡系統拓?fù)鋱D：

方案說明：

1.光纜分9支主干道線纜12芯單模室外光纜到幾棟主建筑和廠區道路，并預留二期廠房光纜線纜。

2.總監控室位于辦公樓監控機房，另設焊接辦公室和沖壓辦公室兩給分監控中心分別監控自己的區域

3.監控中心配置兩臺H3C 4520核心交換機，另兩個分中心也配置兩臺H3C 2520核心交換機，考慮到后期辦公網絡也是需要通過監控網絡，交換設備都考慮到足夠都冗余。

4.廠區道路監控多采用四電口光纖收發器應用于各個主要道路口和建筑外圍監控。焊接廠房和沖壓車間監控點位比較集中采用8電口光纖收發器應用于廠房?jī)?nèi)監控?cái)?shù)據光纖傳輸。

產品清單：
