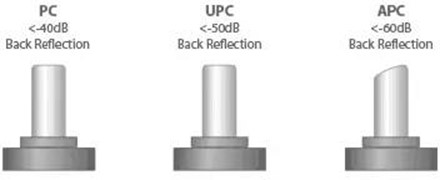

光纖跳線端面指的是光纖跳線兩頭具有不同種形狀結構的連接頭最末端的平整截面，是一個往往比較容易被忽視的地方，由于不規范操作，很容易被污染。

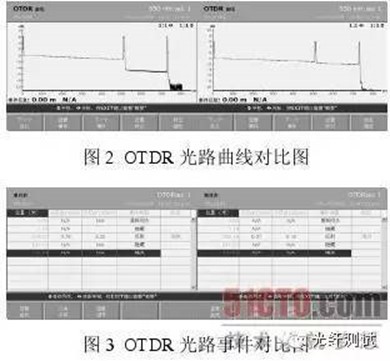

由光學原理可知，這樣會引起光信號衰減增大，造成網絡故障。例如，在一次間斷性丟包的網絡故障排查過程中，使用OTDR檢查光路狀態的時候，發現其中一芯的中間跳點衰減很大，在1300mm波長時達到2.2db。經過檢查該處衰減異常是由于光纖跳線端面不潔造成，經過清潔后光路衰減值恢復正常，順利通過OTDR的測試，原故障的間斷丟包現象消失，網絡通信恢復正常。圖2和圖3是該故障時，有問題的光纖跳線端面清潔前和清潔后用OTDR測試的光路對比圖，左邊圖是清潔前，右邊圖是清潔后。
通過以上故障案例可以讓我們充分了解到光纖端面潔凈的重要性，在日常對光路的操作及維護中，應該嚴格執行操作規范，確保光纖跳線端面的清潔度。如果光纖端面被污染了，就要按規范的程序進行清理。下面就來談?wù)勅绾螜z查光纖跳線端面清潔度和清理方法。
1，端面污垢檢查方法
●目測檢查
斷開設備后拿起光纖跳線對著光線，通過觀察端面對光線的折射是否明亮來檢測端面是否潔凈和平滑。通過觀察，如果端面對光線的反射為平滑明亮則認為是比較潔凈的，如果端面對光線的反射不太明亮和不夠平滑，很有可能是有污垢存在或者端面上有刮痕，這樣的端面將嚴重影響光傳輸?shù)馁|(zhì)量。當然借助儀器對端面進行檢查能更加全面地了解端面上的細節問題。
●儀器檢查

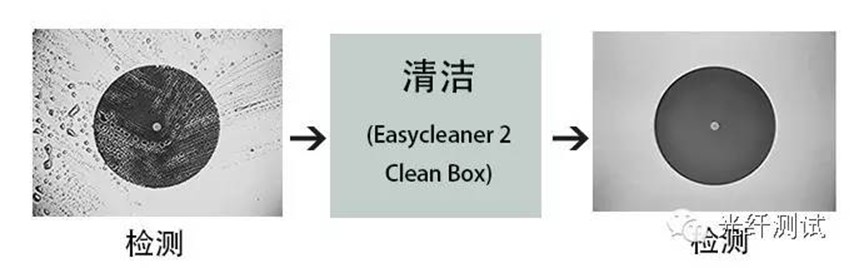

目前針對光纖端面的檢查工具儀器比較多，其中光纖顯微鏡是使用最廣泛的專業檢查儀器。一般情況下用于多模的光纖顯微鏡顯示倍率為200倍，而用于單模的光纖顯微鏡顯示倍率為400倍。
2，端面污垢清潔方法
●在無專業工具輔助下清潔端面
在無工具輔助的情況下需要準備無水酒精，清潔棉球，鏡頭紙。清潔步驟如下。
（1）一手拿著清潔棉球，然后把無水酒精滴在棉球上，酒精不宜滴得過多。
（2）用帶有無水酒精的棉球順著同一方向擦拭端面，次數根據端面污垢的程度而定。
（3）把用酒精擦拭好的端面在折疊3層以上的鏡頭紙上按同一方向擦拭端面，直到酒精完全干透和端面對光折**耀眼反光為止。
（4）認真檢查端面每個地方對光反射的情況及端面上是否有纖維碎屑?xì)埩簦缬斜匾貜?fù)以上1到3步直到端面清潔無暇為止。
●在有專業工具輔助下清潔端面
目前生產專業光纖端面清潔工具的廠家已有很多，包括有光纖清潔布，光纖清潔卡，光纖清潔筆，清潔氣體等，非常便于攜帶和使用。具體的使用步驟如下。
a，接觸式清潔方法
（1）無塵紙或無塵布
用無塵紙或無塵布配合無水酒精對光纖連接器端面進行擦拭。無塵紙采用原生木漿配以特殊加工工藝，超低粉塵，質地純凈，高效吸水，紙張細膩，不會刮花被拭物表面。無紡布強韌柔軟，不產生纖維屑，不帶有任何化學雜質，不會引起過敏反應，而且不易起毛和掉毛。此方法的特點是操作簡單，成本低，但是效果一般。
（2）卡帶式清潔器
如圖7所示，卡帶式清潔器外形如同早期的錄放機"磁帶"，它采用專用成卷的擦拭帶，裝在可卷動的外殼中，由于它的原理是采用強力粘膠把連接器端面的污物粘掉，因此無需酒精，且每次清潔都非常有效。缺點是有時粘膠本身會殘留于連接器端面，而且粘膠帶是消耗品, 擦過的地方不能重復使用，成本較高。
（3）專用清潔棒（筆）
光纖專用清潔棒（筆）是專門設計用于清潔光纖適配器的內部，或者用于清潔適配器內部不易到達的插芯端面。它的外形像一支筆，一端能伸進適配器的陶瓷套管內部。工作原理既有采用棉簽加無水酒精方式的，也有采用強力粘膠方式的。常見的有1.25mm和2.5mm兩種規格。1.25mm用于清潔LC型連接器，2.5mm用于清潔FC/SC/ST等連接器。
b，非接觸式清潔方法

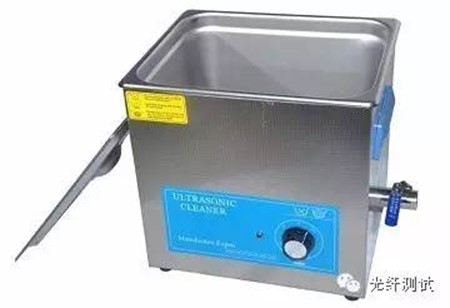

（1）超聲波清洗法
從事過光纖插芯研磨的人都知道，在光纖連接器研磨完畢后有一道"超聲波清洗"工序，用來清洗插芯端面上的膠水及污垢。如今市場上已經有了便攜式的超聲波清洗儀，它的原理和其他超聲清洗方法沒有多少差別，關鍵是在如此小的空間內如何將清潔液變成超聲"液柱"送到連接器端面，并在同樣小的空間內將廢液回收并吸干凈。整個過程需要十幾秒時間，對連接器除了應該清洗的地方不會有任何接觸，更不會有任何有害殘留物。

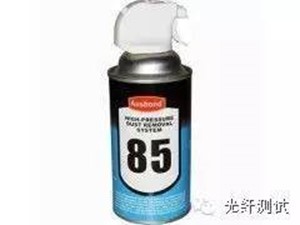

（2）高壓吹氣法
它的原理是在連接器端面先涂上清潔液，然后用高壓氣對準連接器端面吹。這種方法的優點是時間短，只需幾秒就可搞定，但是沒有高壓氣體的情況下就無法清潔。現在市面上也有一些專用的氣體清潔工具，非常的方便。
對于選擇何種清潔方法，要結合對產品性能需求，所處的場地環境，以及所花費的成本來綜合考慮，在滿足系統性能要求的前提下，選擇性價比最高的方法。
