高清數字光端機是一款在單芯光纖上傳輸任意8路正向或反向高清HDMI/DVI/VGA/SDI數字信號的光纖傳輸產品，還可以同時傳輸獨立音頻信號以及數據業務，并且可以實現高清信號的相互轉換，可以實現點對點傳輸、一點對多點傳輸、多點對多點傳輸，工業級設計、內置電源、組網靈活，安裝方便、施工成本低、布線簡單，可應用于視頻廣告、數字家庭、多媒體應用遠距離視頻會議以及演出等行業。

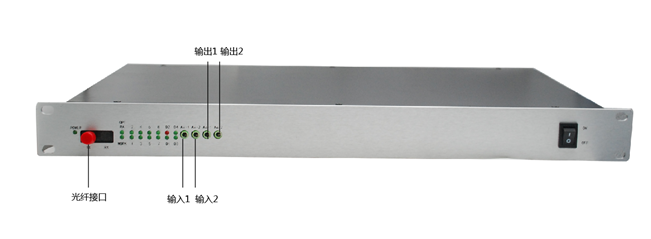

一、產品圖片
二、性能特點
● 支持單芯光纖（單模/多模）傳輸8路高清信號。
● 支持多種信號HDMI/DVI/VGA/SDI（可選）。
● 支持任意8路高清信號正向反向傳輸。
● 支持多種分辨率720P、1080I、1080P。
● 支持獨立音頻通道，可實現HDMI音頻加嵌解嵌。
● 可實現多種數據接入RS232、RS485、RS422等。
● 可實現多種高清接口互轉輸出。
● 支持EDID學習功能，兼容多種顯示設備。
● 內置ESD靜電保護電路，全方位保護系統安全。
● 支持MixOptMatrix光纖接入平臺。
● 支持SNMP網管功能。
● 符合RoHS認證標準。
● 低功耗和即插即用的免調試安裝。
三、技術參數
視頻 | 參數名稱 | 詳細說明 |
信號類型 | HDMI/DVI/VGA/HD（3GP）-SDI數字視頻信號 | |
支持最大分辨率 | 1920X1080@60Hz | |
視頻通道 | 4路視頻通道 | |
阻抗 | 100Ω | |
輸入/輸出電平 | 0.7Vp-p | |
音頻端口 | Audio | HDMI/SDI內嵌式音頻 |
Audio | 3.5mm 音頻接口 | |
數據端口 | 接口 | 鳳凰端子 |
類型 | RS232、RS485、RS422 | |
光纖 | 接口 | FC、SC、LC、ST（可選） |
類型 | 50/125u多模、62.5/125u多模、9/125單模 | |
波長 | 1310nm&1470nm～1610nm | |
接收靈敏度 | （-30dBm） | |
物理參數 | 工作電源 | 220VAC to 12VDC/1A |
工作溫度 | （－35℃～70℃） | |
外型尺寸 | 19英寸1U機架 |
四、應用方案
