2路混合視頻光端機HTXD5002

光端機 160787



高清數字光端機是一款在單芯光纖上傳輸任意2路正向或反向高清HDMI/DVI/VGA/SDI數字信號的光纖傳輸產品,還可以同時傳輸獨立音頻信號以及數據業務,并且可以實現高清信號的相互轉換,可以實現點對點傳輸、一點對多點傳輸、多點對多點傳輸,工業級設計、內置電源、組網靈活,安裝方便、施工成本低、布線簡單,可應用于視頻廣告、數字家庭、多媒體應用遠距離視頻會議以及演出等行業。

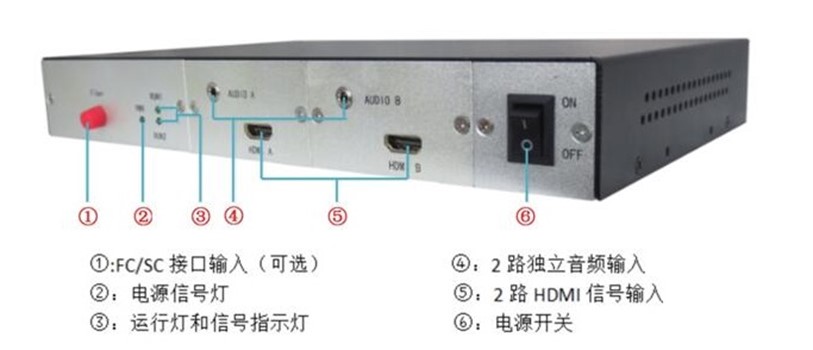

一、產品圖片



二、性能特點

●  支持單芯光纖(單模/多模)傳輸8路高清信號。

●  支持多種信號HDMI/DVI/VGA/SDI(可選)。

●  支持任意2路高清信號正向反向傳輸。

●  支持多種分辨率720P、1080I、1080P。

●  支持獨立音頻通道,可實現HDMI音頻加嵌解嵌。

●  可實現多種數據接入RS232、RS485、RS422等。

●  可實現多種高清接口互轉輸出。

●  支持EDID學習功能,兼容多種顯示設備。

●  內置工業級電源。

●  內置ESD靜電保護電路,全方位保護系統安全。

●  支持MixOptMatrix光纖接入平臺。

●  支持SNMP網管功能。

●   符合RoHS認證標準。

●  低功耗和即插即用的免調試安裝。



三、技術參數



視頻

參數名稱

詳細說明

信號類型

HDMI/DVI/VGA/HD(3GP)-SDI數字視頻信號

支持最大分辨率

1920X1080@60Hz

視頻通道

4路視頻通道

阻 抗

100Ω

輸入/輸出電平

0.7Vp-p

音頻端口

Audio

HDMI/SDI內嵌式音頻

Audio

3.5mm 音頻接口

數據端口

接口

鳳凰端子

類型

RS232、RS485、RS422

光纖

接 口

FC、SC、LC、ST(可選)

類 型

50/125u多模、62.5/125u多模、9/125單模

波 長

1310nm&1470nm~1610nm

接收靈敏度

(-30dBm)

物理參數

工作電源

220VAC to 12VDC/1A

工作溫度

(-35℃~70℃)

外型尺寸

19英寸1U機架

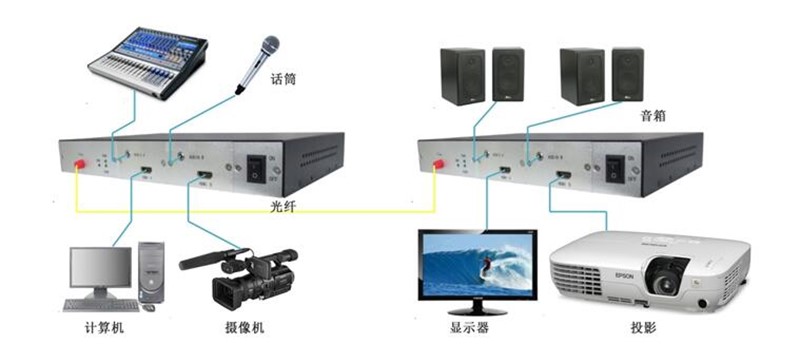

 四、應用方案
