1.發電站前端球機監控為1-6區光伏板所在地32個箱式變壓站監控點共計32個
2.1-6各區域監控采用具有上聯和下聯功能的千兆工業級收發器串聯，見一區監控鏈路圖示
3.通訊機房和綜合辦公樓附件有9個監控點位，就近采用網線分別接入兩臺交換機
拓?fù)鋱D：
ES1000-24G-2F
企業級全千兆交換機
ES1000-24G-2F 全千兆交換機完全符合IEEE802.3 Ethernet 標準，具備24 個10/100/1000M 自適應端口，2個獨立的SFP 端口。為政府、中小企業、安防行業、教育網、網吧提供了一個簡單、經濟、高性能、高性價比、標準遷移到千兆網絡的接入解決方案。
：
主要特性：
n 無阻塞高速轉發
ES1000-24G-2F所有端口提供二層線速交換的能力，保證所有端口無阻塞地進行報文轉發；支持廣播風暴控制；支持環路阻止功能
n 支持MDI/MDIX功能
即插即用，無論用戶插入直通、交叉網線均能自動識別，正常通信；
n 支持端口速率自協商
端口支持10/100/1000M多種速率的終端，自動識別終端網卡速率及雙工模式，減少維護工作；根據不同工作速率，LED指示燈動態顯示，顏色區分，便于識別；支持端口匯聚(Trunk)功能,用撥碼開關可輕松實現P23~P24,P25~P26 的匯聚
n 電信級電源可靠性保護
采用電信級的內置開關電源，具有防雷設計、防過壓設計、防浪涌設計，電壓可適應110-240V大范圍，保證在不良自然天氣及電壓不穩環境下網絡的正常運行；
n 全新節能設計，引領低碳通信
遵循IEEE 802.3az（Energy Efficient Ethernet 能效以太網），提供端口低耗電閑置模式，根據線纜長度進行相應輸出功率調整，并且支持無連接時端口休眠，大幅度降低功耗；
符合IEEE 802.3,IEEE 802.3u，IEEE 802.3ab、IEEE 802.3ad 標準；全雙工采用IEEE 802.3x 標準,半雙工采用Backpressure 標準
技術參數
項目 | ES1000-24G-2F | |
支持的標準和協議 | IEEE802. 3、IEEE 802. 3u、IEEE802. 3ab、IEEE 802. 3x | |
端口數 | 24 個 10/100/1000M RJ45, 2 個獨立 SFP | |
網絡介質 | 10/100Base-TX：3/4/5類雙絞線，支持最大傳輸距離100m | |
1000Base-T：5類雙絞線，支持最大傳輸距離100m | ||
1000Base-SX：波長850nm的光纖，支持最大傳輸距離550m | ||
1000Base-LX：波長1310nm或1550nm的光纖，支持最大傳輸距離80km | ||
MAC地址表 | 8K | |
背板帶寬 | 52G | |
轉發速率 | 39Mbps | |
LED 指示 | 每個端口 | Link/Act (連接/工作)、1000Mbps (速度） |
其他 | Power (電源） | |
外形尺寸（L*T*H) 單位（mm〉 | 440*220* 44nnn, 19 英寸 | |
輸入電源功耗 | 輸入：100-240V/AC, 50-60Hz: 功耗：≤ l5W | |

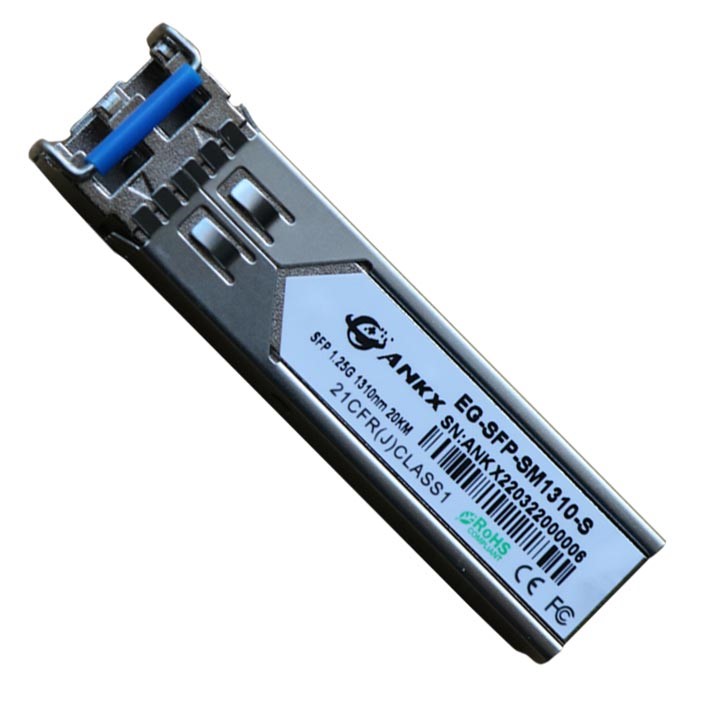

EG-SFP-SM1310-S
EG-SFP-SM1310-S
? 熱插拔SFP足跡
? 1310nm FP激光發射機
? 通過無鉛認證和鉛自由
? 9/125um SMF 20公里
? 金屬外殼降低EMI
? 單3.3 v電源
? 低功耗l< 700兆瓦
? 溫度范圍:0°C到70°C
? 符合ROHS標準
技術參數：
產品型號：EG-SFP-SM1310-S | |
產品描述：SFP 千兆雙纖LC 1310nm 單模雙纖20KM | |
模塊類型：SFP | 傳輸波長：1310nm |
傳輸速率：1.25Gbs | 工作電壓：3.3V |
傳輸介質：單模光纖 | 接口類型：雙LC接口 |
傳輸距離：20公里 | 數字診斷：帶DDMI |
