網吧解決方案

1. 綜述

   互聯網上網服務營業場所經營單位遵守有關法律、法規的規定，加強行業自律，自覺接受政府有關部門依法實施的監督管理，遵循82號令，為上網消費者提供良好的綠色網絡服務。回顧國內網吧行業的發展歷程，現在的網吧行業主要問題集中在服務、管理、增值等方面。網吧網絡發展至今，速度、穩定和安全是網民選擇網吧時最重要的考量因素。如果游戲速度和系統啟動速度不夠快，PC 配置再高，裝修再豪華，網民也一樣認為該網吧沒有吸引力。由于近幾年無盤系統在網吧中的應用率和普及率大大提高的同時，網吧的客戶機并非是單一的處理本機的數據運行，從某種程度上來說，基本上客戶機更多的是在于服務器之間的數據交互，比如需要讀取服務器里面的歌曲、電影、游戲等等；同時加上網吧里面的計時、計費、監控等軟件等等，全部需要以網絡為平臺進行傳輸。當網絡的數據鏈路帶寬已經不足以承載網絡中需要傳輸的數據量的時候，則會導致網吧的網絡風暴、數據擁堵，更為嚴重者，可能會導致網吧的網絡癱瘓，所以才采用萬兆解決方案

2. 網吧需求分析

   在網吧建立了高檔的環境與良好的服務質量后，網吧網絡環境的改變就尤為重要，在管理與運維方面做到智管理、簡運維，直接關系到網吧后期的發展。影響網吧的主要是網絡的流暢、穩定與安全這三大問題，流暢性：網吧用戶主要以玩網游為主，為了使各種網絡應用不會出現卡的情況，通過路由器中的全面且強大的策略路由機制，輕松的實現了網游等數據走訪光纖，聊天、視頻以及下載等數據走訪。穩定性:通過合理自動分配帶寬，在空閑或高峰期間不會因個別客戶使用P2P等軟件而影響其他客戶的帶寬，從而不會影響整個網絡的穩定性。安全性：面對網吧內病毒與攻擊的猖狂，在開啟防御體系的情況下，對路由器自身的轉發性能，不產生影響，網絡穩定大幅度提高。

網吧提高整體傳輸質量與速度，迫在眉睫將現有的千兆網絡用高性能的萬兆網絡來取代，，即萬兆為主干，千兆到桌面：

1、萬兆骨干網絡，提高網絡整體性能。千兆到桌面，合理利用帶寬比例。

2、萬兆連接服務器，提高服務器的訪問速度，有效避免網絡瓶頸。

3、兩層網絡的萬兆級聯，增大了整個網絡負載能力。

4、可充分利用網吧網絡已有設備，使設備利用率最大化；新增設備余留一定的升級空間。

1. 解決方案，網絡拓樸

   此網吧環境分為不同區域，有500臺主機（含無線主機）。不同區域使用DGS-1026X和DGS-1052X作為接入，并使用萬兆口上聯至核心DXS-1210-20T。網吧各種服務器可使用萬兆直接接入DXS-1210-20T，網絡拓撲如下：

1. 用戶價值（智管理、簡運維）
2. 通過DAR-7000-30實現82號令的審計。
3. DXS-1210-20T實現萬兆匯聚，保證數據的速度轉發。
4. DGS-1026X,DGS-1052X實現千兆到桌面，保證數據轉發及穩定。
5. DI-700WP吸頂式雙頻11ac吸頂AP，最高可提供750M無線傳輸速率，

1. 成功案例

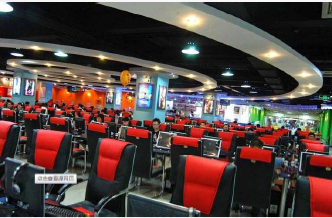

   平頂山金科網吧，原來網絡為千兆骨干、千兆到桌面；隨著無盤系統在網吧中的普及應用，客戶機更多的是與服務器之間作頻繁、大量的數據交換，比如需要讀取服務器里面的歌曲、電影、游戲等等；當網絡的骨干帶寬已經不足以承載網絡中需要傳輸的數據量的時候，會導致網吧的網絡風暴、數據擁堵，更為嚴重者，可能會導致網吧的網絡癱瘓；

   D‐Link為網吧行業用戶專業定制的萬兆網吧專用交換機，可大大提高網絡骨干的數據吞吐量，構建萬兆高速骨干網絡，更適合無盤網吧用戶，有效解決網吧千兆骨干的瓶頸，為上網用戶帶來暢快的上網體驗；通過萬兆環網的組網搭建，更解決了星形拓樸中單點故障帶來的網絡核心癱瘓，使得整個網絡更加健壯、可靠！

1. 項目背景

1. 解決方案

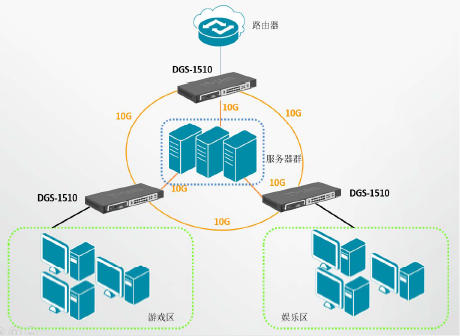

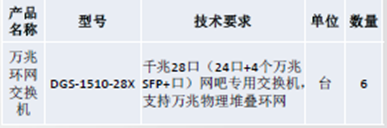

此網吧采用六臺DGS‐1510‐28X萬兆骨干交換機，每臺交換機有24個千兆電口，4個SFP+萬兆光口；每臺交換機的最后兩個10G SFP+光口均支持物理堆疊，6臺交換機通過最后兩個萬兆光口依次連接堆疊為環網架構；

網吧所有客戶機，千兆接入到每臺交換機的24個千兆電口；網吧的游戲、電影等服務器，萬接入到每臺交換機的前兩個萬兆光口；實現網吧萬兆環網骨干、千兆到桌面的高速上網體驗；

環形拓撲中的任何一臺鏈路故障，短時間內即恢復正常，所有網絡應用不受影響；網絡中的任何一臺交換機的故障，只影響本交換機下聯的PC的網絡訪問，對網絡中其它PC的網絡訪問無任

何影響；
