HDMI有源光纜

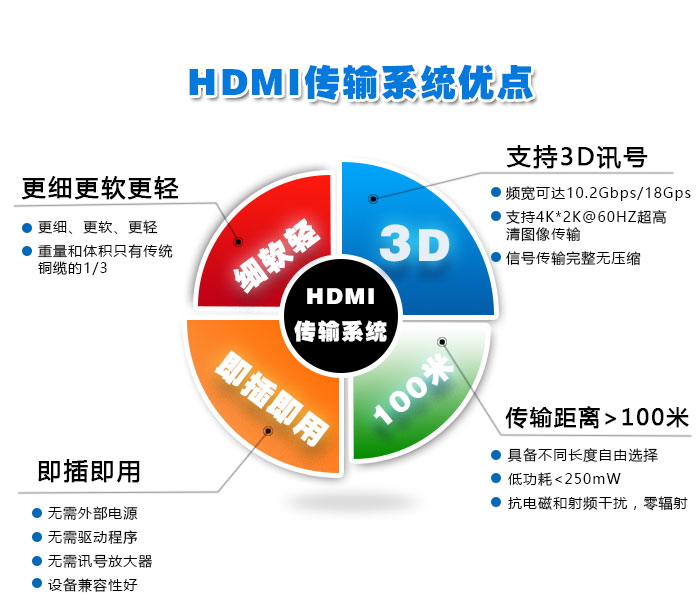

HDMI有源光纜是目前市場上施工最便捷、高效、穩定的長距離、超高清互連解決方案，傳輸超高清4K信號，傳輸距離>100米，支持3D訊號，即插即用，無需外接電源。

成品線組成：

芯片＋光纜＋銅纜＋光信號收發＋軟件

溫馨提示：

1、主設備HDMI接口提供5V電壓。

2、此傳輸系統具有方向性（display/source)。

長度規格：

20M/30M/---/100M(可定制）

HDMI有源光纜	1.4版	2.0版
支持分辨率(4:4:4)	3840 × 2160@30Hz	4096 × 2160@60Hz
線纜直徑	4.0 mm	4.0mm
最小彎曲半徑（動態/靜態）	15mm/8mm	15mm/8mm
允許拉伸力（長期/短期）	130N/230N
允許壓扁力（長期/短期）	200N/400N
工作/存儲溫度	-20 - 70°C
重量	50米 < 1kg
接口	HDMI 標準 A 型公頭-- HDMI 標準 A 型公頭
支持	3D，HDCP 2.2
不支持	以太網（Ethernet）和音頻回傳（ARC）
供電	從主設備的HDMI接口取電：5V（國際標準）
功耗	<250mW
可供長度	15m/20m/25m&hellip;.50m/60m/100m/300m    (100m以上定制 )

HDMI傳輸系統與銅線加芯片方案及其它光纖方案對比

	HDMI有源光纜	銅線+芯片方案
距離	長，> 100m	短，< 40m
線徑	細，3*5mm	粗，>8mm
柔性	軟，繞圓珠筆	硬，繞可樂瓶
重量	輕，50m < 1kg	重，50m > 6kg
信號質量	佳，能有效解決傳輸距離短、帶寬不足、信號受干擾等難題	跟銅線質量相關，信號容易受干擾

	HDMI有源光纜	純光纖方案	光端機方案
外部供電	不需要	需要	需要
體積	小	稍大	需要轉接盒
最高分辨率	4K@60p	1080p@60p	1080p@60p
易用性	即插即用	需要USB接口供電	需要轉接盒及光纖跳線
兼容性	極佳，跟銅線一樣	一般	不佳，需要手動調整分辨率設置



• HDMI傳輸系統用途

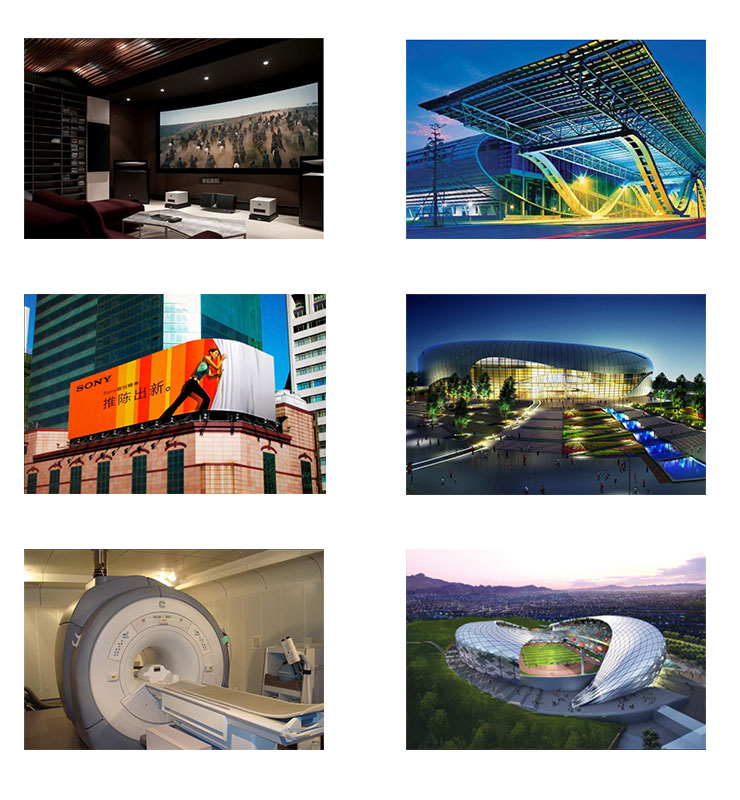

• 廣泛運用于充滿挑戰性的環境中，如展館、體育場、演藝中心、安全系統、醫學影像設備顯示、戶外LED顯示屏、發燒家庭影院高清絕配……

產品技術方案

• 高速時鐘和數據通道采用光纖傳輸方式，確保百米長距離信號100%無失真。

• 低速信號采用傳統銅線傳輸，確保極佳兼容性。

• – 采用微透鏡陣列光學系統

• – 采用杜邦芳綸

• – 超小的芯片面積，< 1.2 mm²

• – 超低的功耗，< 250mW

• – 無需外部供電，省去電源適配器，更貼近用戶使用習慣

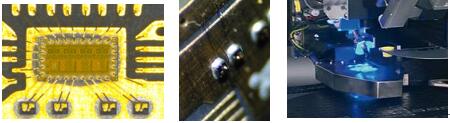

• 封裝技術

• 晶圓直接安裝

• 25um直徑的金線連接

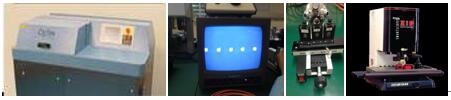

• 生產設備

• 采用超高精度設備，精度 < 5um

• 采用業內最先進的光學被動對準方式



• 組裝技術

• 超高精度激光鐳射切纖

• 高倍率電子顯微鏡端面檢測



產品檢測

• 進料檢測

• 10X顯微鏡下PCB表面檢測

• 40X顯微鏡下光學中心偏移檢測

• 芯片附著力測試

• 金線推拉力測試

• CTS標準測試

• 極限溫度測試，-40℃～+70℃

• 溫度沖擊測試，4℃/min

• 震動測試，10~55HZ

• ESD測試，8KV

• 機械性能測試，拉力測試，彎折測試，扭轉測試



成品測試

出廠產品根據GR1435標準進行摔打、彎折、扭轉、拉伸、打圈等多種機械測試。
