功能描述：
我公司研發的這款雙光纖備份系列HDMI光端機有兩個版本，一款是普通型，只支持視頻和音頻傳輸；另一個是增強型，這個版本除了普通型的功能外，還支持鼠標及鍵盤的KVM遠程傳輸，本產品采用數字無壓縮傳輸方案，圖像細節無丟失，能夠實現單機到600p到1080PHDMI輸入，傳輸距離超過20Km。畫面穩定不撕裂。超小的傳輸延遲（小于16ms）。采用雙光纖備份技術，主要用于因為光纖或者光模塊損壞導致設備無法工作而又不能中斷工作情況。
◆ 采用高速FPGA，實現了全數字，無壓縮視頻傳輸。
◆ 支持雙光纖冗余備份，支持無縫切換。
◆ 自動識別輸入信號和配置各種顯示模式。
◆ 內置自動均衡，畫面清晰穩定。
◆ 內置ESD保護電路，能有效防止靜電損害，防止雷擊。
◆ 支持RS232 串口控制。
◆ 平均無故障時間大于10萬小時。
◆ 增強版可以支持鼠標鍵盤同步傳輸。
◆ 安裝簡單，即插即用，無需設置。
二．主要特征：
（1）強大的透傳功能
本串口使用IO透明傳輸的功能，能夠實現192000Hz以下的任何串口或者自定義的雙線雙工數據傳輸。
（2）數據運算能力強
數據并行處理，輸出端口各占用一個通道，每通道數據帶寬達到4.95G/S，完全能滿足單路輸出1920X1080/60HZ（148.5MHZ）的高分辨率顯示，高速運動畫面無撕裂，不丟幀，不花屏，無圖像追趕現象。
（3）純硬件結構設計
采用純硬件結構設計，無操作系統，不存在板卡式結構設計的那種會死機、藍屏的缺陷，無系統崩潰風險，可全年持續工作，并支持多臺級聯，實現長距離傳輸。
（4）超低功耗設計
處理器采用先進的FPGA進行設計，單端最大功耗不超過8W（12V 0.3A）。相比其他方案， 我們的雙光纖備份光端機具有超低功耗，有更長的使用壽命和更出色的穩定性。
三．產品參數：
光模塊參數 | 發射光功率 | -5dBm~-8dBm |
接收靈敏度 | -28dBm | |
光模塊接口 | LC | |
光纖類型 | 單模單纖 | |
傳輸距離 | 1m~60Km(1.4KM,10KM，20KM，60KM四種光模塊) | |
HDMI參數 |
輸入輸出速率 | SD：270Mbps HD：1.485Gbps FULLHD：4.95G/S |
支持分辨率 | 1920*1080@60p/60i/50p/30p/25p/24p 1280*720@60P 480i，576i | |
視頻電氣特性 | 接頭 | 標準HDMI |
數據速率 | 支持1920*1080@60Hz及以下分辨率 | |
信號擺幅 | 0.3V（vpp） | |
交流阻抗 | 100歐姆 | |
信號耦合方式 | 交流耦合 | |
HDMI最大線纜長度 | 1.4b標準HDMI>3m | |
反向控制信號 | 電平類型 | TTL |
連接器類型 | DB9串口 | |
碼率 | 50~192000Hz | |
電源參數 | 電壓 | 直流12V 1A |
最大功耗 | 接收端+發送端共10W |

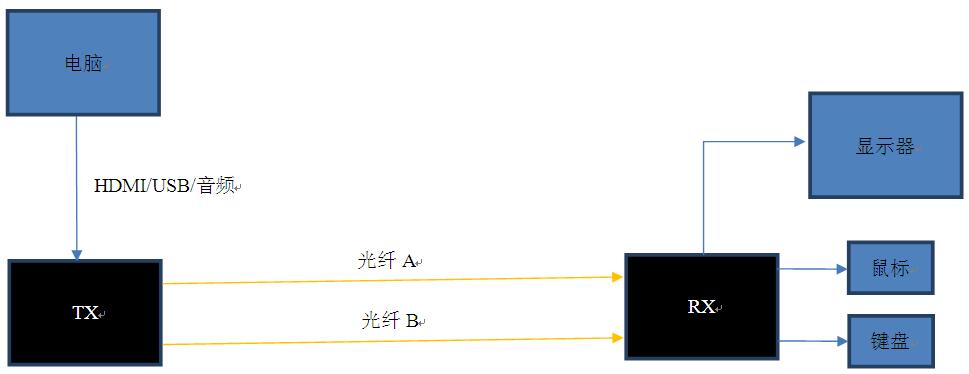

四．拓撲圖：
五．接口說明：
接口名稱 | 功能 |
12V | |
HDMI IN | HDMI信號輸入，連接電腦或者其它的HDMI信號輸出設備。 |
HDMI OUT | HDMI信號輸出，連接顯示器或者電視。 |
KEY | 1.HDMI IN 接到特定的需要學習顯示器上，長按3秒，OPT1開始閃爍，大約5秒， OPT1開始閃爍常亮，學習完畢。本設備把顯示器的EDID學習到本機。 2.如果HDMI IN端不接任何設備，長按3秒，OPT1開始閃爍，大約5秒，OPT1開始閃爍常亮，學習完畢。本設備EDID恢復出廠值。 |
AUDIO IN | 音頻輸入：獨立音頻為雙聲道最高48K采樣率的音頻。獨立音頻優先級高于隨路音頻。 |
AUDIO OUT | 音頻輸出：獨立音頻為雙聲道最高48K采樣率的音頻。獨立音頻優先級高于隨路音頻。 |
指示燈 | OPT1 ：第一路光纖接收狀態，常亮為正常。 OPT2 ：第二路光纖接收狀態，常亮為正常。 VIDEO ：視頻輸入是否正常，常亮為正常。 POW ：供電指示燈，常亮為正常。 |
RS232 | 50~192000Hz的雙向RS232接口。 |
PC | 連接到電腦或者DVR/NVR的USB口上。 |
KEYBOARD/MOUSE | 連接鍵盤鼠標，可以支持PS2和USB鍵盤鼠標混合使用。 |
OPT1，OPT2 |
六．產品圖片：
七．應用場合：
