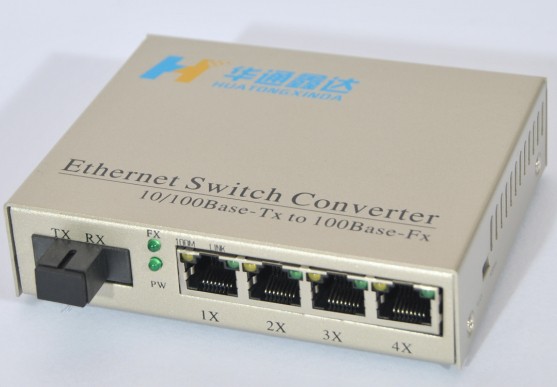

產品圖片
簡介
非常感謝選用本公司的10/100/M自適應以太網光纖收發器！本產品有4個10/100M自適應RJ45接口和1個100M標準光口，用戶可根據需要選用不同的光模塊接口，例如100Base-T、100Base-SX、100Base-LX、FC、SC、ST等。交換機采用美國最新IC，性能穩定，質量?jī)?yōu)良，使用簡單方便、具有較高的性價比。適用于小型光纖以太網和有特別需要的光纖網絡中。
客戶可根據下列參考選用合適您的產品。
選用指南：
類型 | 規格 |
雙纖/SC接口/多模 2公里 | 10/100兆自適應，多模1310納米，550米，SC接口 |
雙纖/SC接口/單模25公里 | 10/100兆自適應，單模1310納米， 25公里，SC接口 |
雙纖/SC接口/單模40公里 | 10/100兆自適應，單模1310納米，40公里，SC接口 |
雙纖/SC接口/單模60公里 | 10/100兆自適應，單模1310納米，60公里，SC接口 |
雙纖/SC接口/單模100公里 | 10/100兆自適應，單模1550納米， 100公里，SC接口 |
包裝清單
設備安裝前請?jiān)敿?xì)檢查是否包含如下物品：
10/1000M兆交換機 1臺
用戶手冊 1本
產品保修卡 1張
如有缺損，請與當?shù)毓?yīng)商或廠方直接聯系，我們將以最快速度幫您解決。
安裝
1. 接口
RJ-45接口
電口可支持5類雙絞線，長度可達100米，支持平行線交叉線自動識別。光口可提供SC接口、ST接口等，工作于100兆全雙工模式，光口分為單纖或雙纖，單纖只有一個光纖插口，雙纖分為兩個光纖插口（標識為TX和RX），如果用雙纖光口，則與遠端收發器對聯時，要交叉相連，即本地TX發射口通過光纖連接遠端RX 接收口，本地RX接收口通過光纖連接遠端TX發射口。如果是用單纖光口，則用單根光纖互聯即可；
2. 連接
用戶的網絡設備（如工作站、集線器或者交換機）可通過5類雙絞線連接收發器的RJ45接口和設備自身的RJ45接口。收發器的光口可通過光纖連接至遠端的收發器或交換機的光口。當設備連接正常時，相應的LED指示燈會點亮（參見下列示意圖）
LED指示燈含義
LED指示燈用于設備故障判斷和監控。具體含義如下：
LED指示燈 | 狀態 | 含義 |
FX | 亮 | 百兆光口連接正常 |
1X-4X | 亮 | 電口連接正常 |
FX L/A | 亮 | 光口連接正常 |
閃爍 | 光口有數據傳輸 | |
TP L/A | 亮 | 電口連接正常 |
閃爍 | 電口有數據傳輸 | |
滅 | 當前端口工作于半雙工狀態 | |
PWR | 亮 | 電源正常 |
單纖傳輸特性
產品型號 | 光波長 （納米） | 光發射功率（dBm） | 接收靈敏度（dBm） | 飽和度 (dBm) |
單纖單模SC接口20公里 | 1310/1550 1550/1310 | -6-10 | -23 | ≥-3 |
單纖單模SC接口40公里 | 1310/1550 1550/1330 | -5-0 | <-24 | ≥-3 |
單纖單模SC接口60公里 | 1310/1550 1550/1330 | -2--+3 | <-24 | ≥-3 |
雙纖傳輸特性
產品型號 | 光波長 （納米） | 光發射功率（dBm） | 接收靈敏度（dBm） | 飽和度 (dBm) |
雙纖多模SC接口 2 公里 | 1310 | -10 ~ -4 | -17 | ≥-3 |
雙纖單模SC接口 20公里 | 1310 | -10 ~ -6 | -23 | ≥-3 |
雙纖單模SC接口 40公里 | 1310 | -4 ~ 0 | -24 | ≥-3 |
雙纖單模SC接口 60公里 | 1550 | -5 ~ -0 | -25 | ≥-3 |
主要特色
1. 符合IEEE 802.3 10 Base-T、IEEE 802.3u 100 Base-TX、IEEE802.3z標準；
2. 內置高效SRAM數據存儲空間及1K查詢表，配備4路哈希算法；
3. 支持背壓流量控制、IEEE802.3 X和半雙工；
4. 支持平行線和交叉線自動切換；
5. 符合FCC 和 15 CLASS A 及 CE 標準。
技術參數
1. 符合IEEE802.3 10 Base-T、IEEE 802.3u 100Base-TX、IEEE802.3z等標準；
2. 四個10/100MRJ45接口，一個SC/ST/100M光接口；
3. 支持全雙工和半雙工模式；
4. 電源：110-265V AC；
5. 運行環境溫度：-20℃-70 ℃；
6. 相對濕度: 5%-90%；
8. 電口支持5類無屏蔽雙絞線；
9. 適用光纖：
多模：50/125, 62.5/125 or 100/140微米
單模：8.3/125, 8.7/125, 9/125 or 10/125微米
10. 外形尺寸：
113毫米(長) x93毫米(寬)x28毫米(高)
注意
1. 本產品僅適用于室內；
2. 如不使用時請插上光口防塵罩；
3. 禁止用眼睛直視光口的發射口；
4. 單纖產品必須成對使用。
故障排除
1. 設備不匹配。如果與本產品相連接的設備（網卡、集線器、交換機）出現不匹配問題，請根據速率（10M，100M）選用相適應的產品；
2. 光纖線損過大。光纖布線、光纖熔接或者光纖跳線插頭不合適都有可能造成損耗過大，導致設備工作異常。
ＶＬＡＮ功能：
◆支持VLAN(端口隔離型)，QoS，IPv4, IPv6
◆支持最大10K byte的超長信息包
◆功耗小（5W），發熱少，穩定性好。
◆說明：撥碼開關置左邊為VLAN，置左邊為DIS. VLAN
此種VLAN只起電口隔離作用，無需成對使用。
