幾個監控系統中的電源及電源線的選擇要點

2022-05-13 17:21:38 技術文檔 435062

視頻監控系統中攝像機的電源供電是保證監控設備正常可靠運行的電源供給，如何合理布置監控系統的電源和選擇電源線在視頻監控系統中顯得至關重要。

電源的設置

　　攝像機的電源設置根據攝像機是在控制主機邊上還是比較遠的距離，如果比較近的就直接在主機旁邊安裝大功率的直流穩壓電源，將多個攝像機連接到這個電源上，直流電源功率的大于攝像機的功率總和就可以了。

　　如果距離較遠的應該采用220V交流電源分配到攝像機邊上再通過穩壓電源進行變壓給攝像機供電，220V交流電源線應與視頻線距離應大于30公分，避免磁場干擾，影響圖像傳送質量。

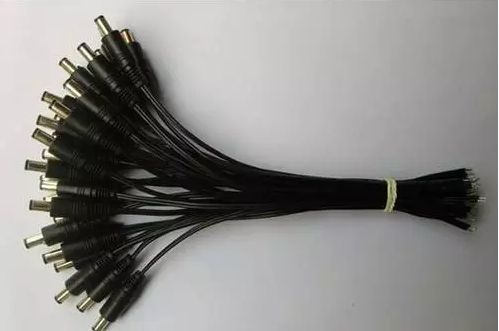

電源線的選擇

　　電源線選擇要通過計算才可以得到合理的選配，常用的12V供電攝像機的工作電流：

　　普通槍機或者半球：工作電流約為200~300mA可以選擇500MA-1A的電源

　　一體化攝像機：工作電流約為350~400mA可以選擇1A的電源

　　小型中型紅外攝像機：工作電流為600-700MA可以選擇1A的電源

　　大型的紅外攝像機：工作電流1000MA-1200MA可以選擇2A的電源

　　供電一套監控系統中：攝像機可以單獨供電，也可以多個集中供電，如果是多個攝像機集中供電，所需要的電流為多個攝像機電流之和。

　　假設一個監控系統要10臺半球攝像機統一公用一個電源，因為一臺半球的電流是300-400MA，所以10臺攝像機的電流是3000MA-4000MA，就應該選擇5A或者6A的電源供電。

電源線線徑的選擇

　　假設四臺攝像機到監控距離少于40米，每臺攝像機可單獨布RVV2×0.5電源線到監控主機并用小型開關電源供電;如果4個半球或者槍機，也可以選擇2個12V1A電源或者1個12V2A電源，4個攝像機采用并聯取電的方式，比較節省線材;如果攝像機的數量較多，8個攝像機，則應采用大功率的12V直流穩壓電源集中供電，這個時候由于電流過大，必須考慮電源線上的壓降，一般情況下，8個攝像機的系統，最遠距離不超過40米的，可以布RVV2*0.75的線材集中供電;如果16路的系統集中供電，就要選擇RVV2*1.0的電源線。以上的介紹的是攝像機到監控主機不超過40米距離的電源線的選擇。

　　如果攝像機到主機的距離超過40米，就要考慮用220V集中供電，到攝像機端進行變壓變成12V給攝像機供電。一般情況下，220V供電，只要系統不是太大，8路以下，200米以內的距離，都可以選擇RVV2*0.5的線材，如果8路以上，都是大功率的紅外攝像機，就要考慮用RVV2*0.75的電源線供電了，另外如果距離更遠，為了保證安全，最好用RVV2*1.0的線材。

電源線選擇方法

　　1、采用雙絞線供電

　　五類或五類以上的非屏蔽雙絞線作為監控攝像機供電電源線,可以簡化布線,但是你要保證傳過來的電源符合設備的要求。如設備工作電源是10-12VDC，電流是500MA，雙絞線內阻為10Ω/100米(實際使用要測量)，若傳送的電源是12VDC，考慮到距離電壓衰減,要保證設備的使用正常，傳送電源在150米以內。

　　2、獨立RVV線供電

　　根據終端攝像機的功率大小，一般的固定槍機功率不超過10W，紅外槍機一般不超過20W，球機約為35W。單純從功率上來說，RVV2*0.5的線就足夠了，國標0.5的線可以帶約1KW的負載。遠距離，考慮到衰減，建議采用不小于1.0的線。如果攝像機的數量較少(5臺以內)且攝像機與監控主機的間隔較近(少于50米)，每臺攝像機可獨自布RVV2×0.5電源線到監控室并用小型變壓器供電。

　　如果攝像機的數量較多，則應采納大功率的12V直流穩壓電源集中供電。在工過程中，要考慮到悉數攝像機的總功率和由傳輸線路所形成的電壓降(稱說“線損”，規格為1m2的銅導線每100m的電阻是1.8Ω)。對于一幢樓的監控，施工時一般用2條2.5-6m2的銅芯雙塑線作為電源主線由監控室引至線井，并沿線井走至各攝像機樓層的線井。對樓層各攝像機的供電，可由該層線井引1條RVV2×1或RVV2×1.5(若該層的攝像機數量超越6臺)電源線給攝像機供電，或用RVV2×0.5護套線一一引線對應供電。
