認識光端機

↑開關↑電源    ↑以太網接口及網管接口      ↑2M口8個E1             ↑光口

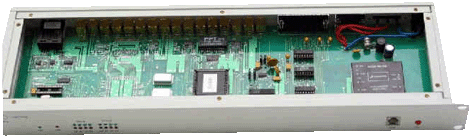

光端機內部結構

光端機原理

1.怎么看光端機的性能優略
  ◇ 有幾個光口，幾個光方向。
 ◇ 有多少的E1信道
 ◇ 有沒有以太網接口
 ◇ 有沒有V35接口
 ◇ 有沒有V11/V24接口
 ◇ 有沒有勤務電話
 ◇ 有沒有網管
 ◇ 組網方式：能不能構成自愈環。

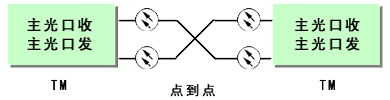

2.光口的數量1：點到點方式
  最便宜的光端機只有1個光接口1對設備，組成點到點工作方式 也叫終端方式：TM

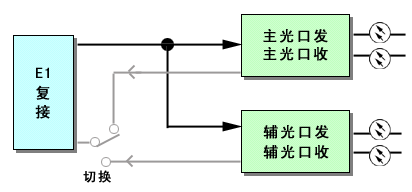

3.光口數量2：雙光口單方向
  較好的光端機有雙光口雙光口的光端機還分：1個還是2個光方向1個光方向的雙光口，是1+1備份工作的一旦主光纖斷了，輔光口保證工作。

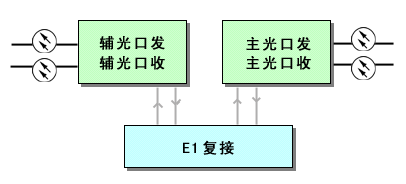

 4.光口數量3：雙光口雙方向

 來自左光口的信號1部分落在本地，另1部分繼續從右光口發送，這種工作模式叫上下路模式：ADM具有ADM方式的光端機可以組成雙纖自愈環

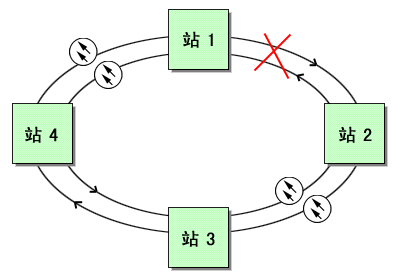

5.雙纖自愈環的好處
 自愈環的好處就是，一旦光纜斷了，整個通信不會中斷。光纜正常時，各站間的信息從 外環走端纜后，站1發向站2方向的信息，改由內環走，當光纜接好后，網絡自動恢復正常只有具備ADM方式的光端機，才能實現自愈環。

6.光口數量4：多光口多光方向

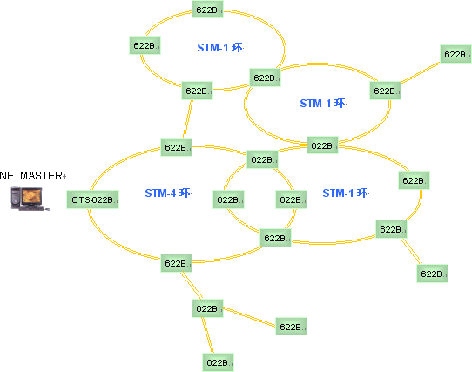

  最好的光端機是SDH，具有多個光方向但是價格就貴了很多在SDH設備中在詳細論述后面給出1個網絡圖，是各種方式的集合。

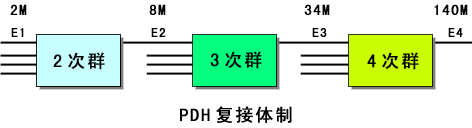

7.有多少E1信道1：PDH體制

最簡單的光端機有4個E1口，俗稱小8M
30個模擬電話可以復接成1個2M叫基群E1
 4個E1可以復接成1個8M叫2次群，也叫E2
 4個E2可以復接成1個34M叫3次群。也叫E3
 4個E3復接成1個140M，叫4次群。也叫E4
 這種體制叫PDH，稱作準同步體制。

8.有多少E1信道1：SDH體制
  SDH體制是新體制，剛剛誕生10年，最小容量的SDH是155Mb/s叫STM-1有63個E1。
 4個STM-1復接成1個STM-4，也叫622,
 4個STM-4復接成1個STM-16，叫2.5G
 4個STM-16復接成1個STM-64，叫10G
 可見SDH光端機是大容量光端機.
 155,和622是SDH體制里應用最多的光端機。
9.以太網接口

 一般的光端機沒有以太網接口, 帶以太網接口的光端機是近2年市場的新需要
 用1個E1信道可以傳10M以太網信號
 用4個E1信道可以傳100M以太網信號
10.有沒有V35接口

一般的光端機沒有V35接口
 V35接口也是近2年的市場需要
 V35接口是1種同步數據接口,速率是NX64kb/s.
 通常用1個E1傳輸1路V35接口。

 11.輔助信道和6勤務

 一般光端機都有輔助信道。輔助信道是低速的異步數據接口,如RS232勤務電話,用于站間聯絡,實際上很少使用很便宜的光端機沒有勤務電話,有的甚至沒有異步數據。
12.網管系統

 網管,就是計算機網絡管理,也叫集中監控。將所有站的光端機的運行狀態信息都接入總 局網管室的網管計算機里,就是網管。
 一般PDH光端機沒有網管系統。
 一般SDH光端機都有網管系統。
13.組網方式

 一般PDH光端機只能做TM,即點到點網絡。
 一般PDH光端機只有1個光口。
 SDH光端機即可以做TM方式,也可以做ADM方式,因此可以組成自愈環網絡。
 3個以上光方向的工作方式叫DXC,就是交叉連接方式。

 14.光端機的指標

 光端機的指標很多,但是都不重要。稍微有點用的就是傳輸距離。一般光端機可以傳輸 20-60公里。需要更遠要求時,只要更換光口模塊就可以了。再有就是光口的接頭形式,  較常見的是FC型(圓的)和SC型(方的),定貨是涉及到是否配上尾纖。
