一、產品簡介
本產品是一款針對液晶屏設計的的超高清畫面拼接器，可以讓拼接屏實現點到點顯示，顯示畫面做到不拉伸不變形。設備支持1路HDMI信號輸入，4路HDMI信號輸出，可通過撥碼對設備進行操作。支持8種拼接模式（1x1,1x2,1x3,1x4,2x1,2x2,3x1,4x1），輸入的EDID的可以根據不同的拼接模式而自動更改，輸入分辨率最高可支持8K。本設備還支持音頻解嵌，直接輸出模擬音頻。
本產品可以實現橫向同步功能，也可以多臺同時使用，從而實現更多路數的拼接屏的點到點不拉伸不變性顯示。設備操作及其簡單，外觀設計大方，既可以實現拼接又可以實現超高清分辨率點到點顯示，實為拼接屏的最佳搭檔。
二、特性
? 支持1路HDMI信號輸入，4路HDMI輸出
? 支持8種拼接模式，滿足大部分應用場景
? 支持分辨率最高達到8K輸入
? HDMI接口EDID自動匹配，根據不同的拼接模式自動生成
? 支持音頻解嵌輸出
? 支持串口發送指令
? 支持并聯使用，保障大屏實時顯示需求。
? 采用全硬件實時處理架構，超快處理速度絕不延遲。
三、接口說明
接口 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
說明 | DC 12V | RS232輸入 | LED指示燈 | IR紅外 | HDMI輸入 | 音頻輸出 | HDMI輸出 |
四、技術規格
輸入信號 | 1xHDMI |
輸入分辨率 | 1920x1080,1920x2160,1920x3240,1920x4320 3840x1080,3840x2160,5760x1080,7680x1080 |
輸出信號 | 4xHDMI |
輸出分辨率 | 1920x1080@60Hz |
拼接模式 | 1x1,1x2,1x3,1x4,2x2,2x1,3x1,4x1 |
控制方式 | 撥碼，串口 |
12V/2A | |
功耗 | ≤10W |
重量 | 0.7Kg(凈重)/1Kg(毛重) |
尺寸 | 226.6*128.2*27mm(長*寬*高) |
工作溫度 | 0℃ ~50℃ |
儲存溫度 | -20℃ ~55℃ |
五、撥碼說明
模式選擇及輸入分辨率 | ||||||
分辨率 | 模式 | 第1組撥碼 | 第2組撥碼 | |||
D1 | D2 | D3 | D4 | D1-D4 | ||
1920X1080 | 1X1 | 1 | 1 | 1 | 0 | 預留 |
1920X2160 | 2X1 | 1 | 0 | 0 | 0 | |
1920X3240 | 3X1 | 1 | 0 | 1 | 0 | |
1920X4320 | 4X1 | 1 | 1 | 0 | 0 | |
3840X1080 | 1X2 | 0 | 0 | 1 | 0 | |
3840X2160 | 2X2 | 0 | 0 | 0 | 0 | |
5760X1080 | 1X3 | 0 | 1 | 0 | 0 | |
7680X1080 | 1X4 | 0 | 1 | 1 | 0 | |
六、產品尺寸
七、產品拓撲圖

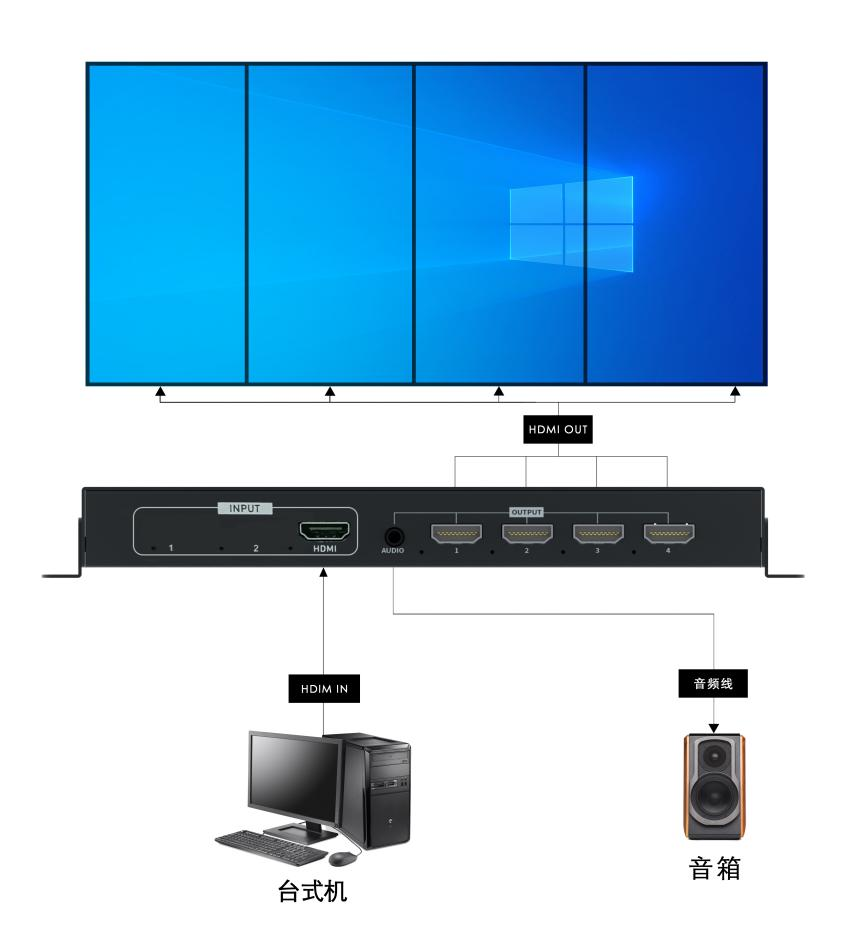

1行4列豎屏拓撲圖
2行2列豎屏拓撲圖
